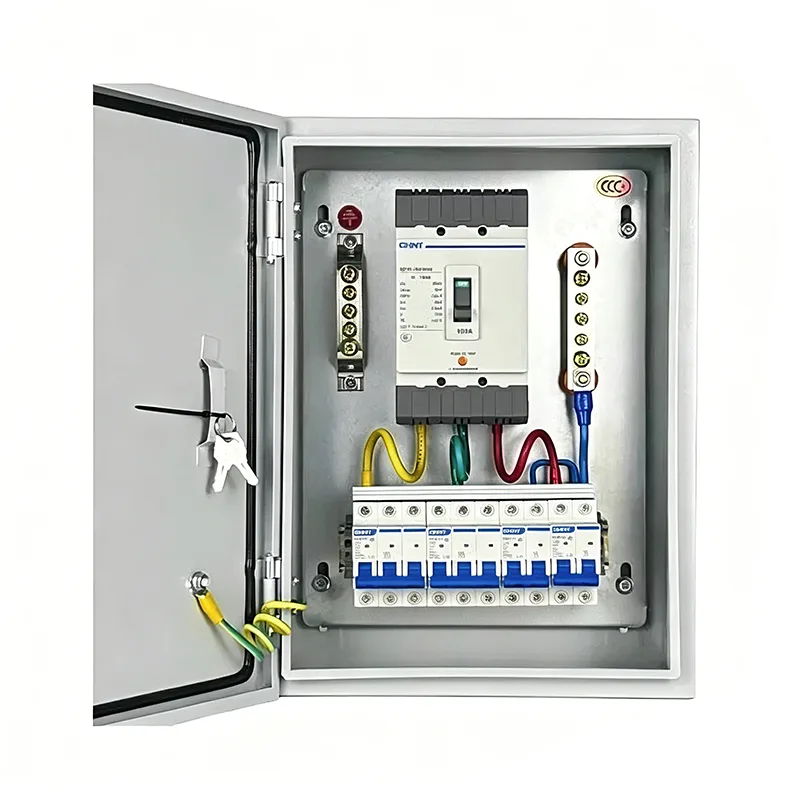

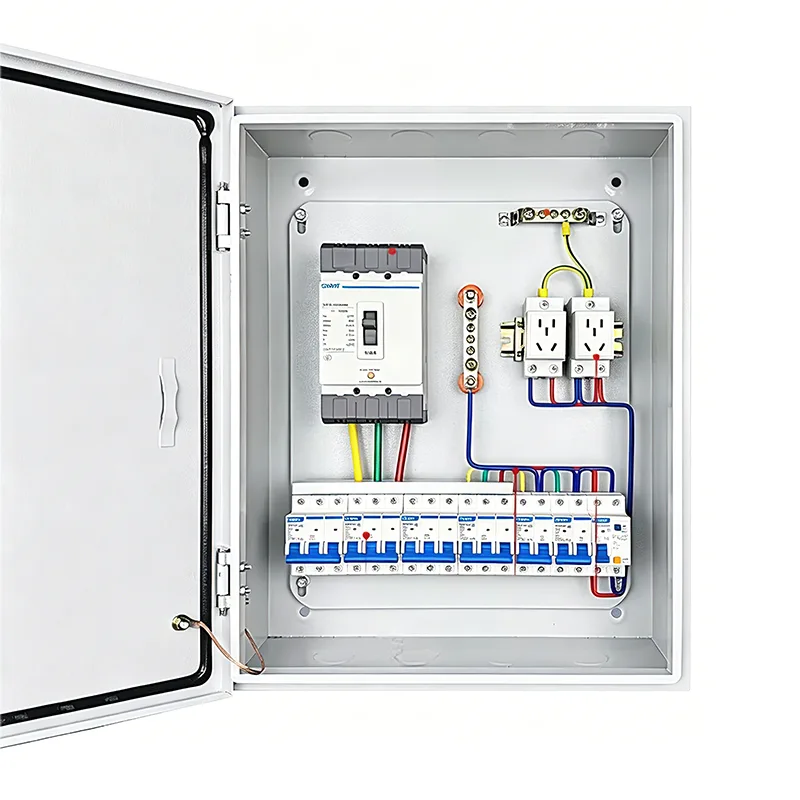

Potentzia Banatzeko Kutxen Multzo Osoa

Potentzia Banatzeko Kutxen Multzo Oso txikiak hainbat osagai elektriko integratzen ditu zirkuitu eskema zehatz baten arabera, metalezko armairu txiki batean instalatuta. Txikia izan arren, potentzia sistema osoa da. Shangming da produktu honen hornitzailea, eta beste hainbat banaketa-armairu eta kutxa mota ere eskaintzen ditugu.

Produktuaren Osaera

Shangming-en Power Banaketa Kutxen multzo oso txikiak diseinu aurreratua eta kalitate fidagarria ditu. Osagaien aldetik, serie hau ez da banaketa-kutxa anitzen bilduma bat, sistema elektrikoaren logikan, zatiketa funtzionalean eta instalazioen koordinazioan oinarrituta zientifikoki konfiguratutako unitate modular bilduma bat baizik.

1. Kutxa Euskarri Sistema

Zati hau kutxaren babes fisikoaz arduratzen da.

Maskorra: normalean hotzean ijetzitako altzairuzko plakaz edo altzairu herdoilgaitzez egina dago.

Muntatzeko errailak: kaxa barruan horizontalki antolatutako metalezko errail estandarrak etengailuak eta beste osagaiak azkar muntatzeko.

Panela: Ate batez hornitua; Ikusteko leiho-ate pertsonalizagarria eskuragarri dago, etengailuaren funtzionamendu-heldulekua soilik agerian utziz, piezekin ustekabeko kontaktua saihesteko.

2. Lehen Banaketa Sistema

Banaketa-sistema nagusiak energiaren banaketa kudeatzen du, kontrola eta babesa eskainiz.

Etengailu nagusia: Kutxa osoaren kontrol-etengailu nagusia, larrialdiko elektrizitatearen etenaldietarako edo mantentze-lanetarako erabiltzen dena.

Miniaturazko etengailua: gainkarga eta zirkuitu laburren babesa eskaintzen du adar-zirkuitu bakoitzeko.

Hondar-korrontearen gailua (RCD): korronte-ihesak kontrolatzen ditu eta berehala mozten du energia elektrikoaren arriskua egonez gero.

Tentsio-babeslea: Tximistak edo sare elektrikoaren gorabeherak sortutako berehalako tentsio altua xurgatzen du, beheranzko doitasun-tresna elektrikoak babestuz.

3. Sistema Laguntzaile eta Jarraipen Sistema

Adierazle argiak: gorria funtzionatzeko, berdea gelditzeko, horia akatsetarako, egungo potentzia-egoera bistaratzen dute.

Neurketa-tresna: DIN errailean muntatutako energia-neurgailu txikia, tentsioa, korrontea edo potentzia-kontsumoa kontrolatzeko.

Borne-blokea: kanpoko karga-kableen ondo konektatzeko, etorkizuneko mantentze-lanak erraztuz.

4. Konexio elektrikoak eta osagarriak

Busbarra: Orrazi-formako edo sardexka-formako kobrezko barra-barrak, jauzi nahasiak ordezkatuz, etengailuen arteko konexioak trinkoagoak eginez eta bero-sorkuntza murriztuz.

Lurraren eta neutroaren busbarra: kobrezko zerrendak erabiltzen ditu zirkuitu guztien neutroa eta lurrerako hariak zentralki konektatzeko.

Barneko kable-arnesa: suaren aurkako hariak egungo kalifikazio-baldintzak betetzen dituztenak, kable-erretiluetatik bideratuak alanbre-zenbaki argiekin.

Nola aukeratu Banaketa Kutxa osoa?

Proiektu bat hasi aurretik, funtsezkoa da banaketa-kutxaren konfigurazio osoa behar bezala identifikatzea. Hautaketa desegokiak erredundantzia funtzionala, kostu alferrik galduak, instalazio-zailtasunak edo etorkizuneko hedapen mugatua ekar ditzake.

1. urratsa: Definitu aplikazioaren eszenatokiak eta kargaren ezaugarriak

Mesedez, berretsi galdera hauek:

1. Non erabiliko da?

Barruko lehortzeko tailerra → IP40 nahikoa da

Kanpoaldean/ponpa gela/itsasorrean → IP54/IP65 behar du, altzairu herdoilgaitzezko materiala

2. Zein ekipamendu elikatuko ditu?

Argiztapena/entxufeak: monofasikoa, korronte baxua (≤32A)

Motorrak/soldatzeko makinak: trifasikoak, korronte handikoak (≥32A), errele/kutsatzaile termikoak behar ditu

Gailu adimendunak: 24V DC behar du, komunikazio interfazea

3. Kontrol automatikoa behar al da?

Eskuzko hasiera/gelditzea → Oinarrizko Power Box

Logika automatikoa/Urrutiko monitorizazioa → PLC/HMI kutxa behar du

2. urratsa: Parametro elektrikoak kalkulatu eta edukiera zehaztu

1. Karga osoaren estimazioa

Zerrenda ezazu ekipo elektriko guztien potentzia (kW) eta funtzionamendu-tentsioa. Zailtasunak badituzu, Shangming-en talde teknikoak baieztatzen lagunduko dizu.

Kalkulatu korronte osoa, Kx = 0,7–0,9 aldiberekotasun-faktorea kontuan hartuta;

Adibidea:

3 x 5.5kW motor (380V) → Motor bakarreko korrontea ≈ 11A, korronte osoa ≈ 3 × 11 × 0.8 = 26.4A;

Argiztapena 5kW (220V) → Korrontea ≈ 23A;

Sarrerako linea nagusia ≥63A gomendatzen da.

2. Adar-zirkuituaren Plangintza

Karga mota bakoitzak zirkuitu independente bat izan behar du interferentziak saihesteko. Zirkuitu bakarreko korrontea ≤ etengailuaren balio nominalaren % 80.

Ekipamendu garrantzitsuak zirkuitu bereizi bat + UPS izatea gomendatzen da.

3. urratsa: itxitura kopurua eta konbinazioa zehaztu

Eszenatoki sinplea: 1 itxitura integratua

Eszenatoki konplexu ertain: 2-3 itxitura

Konplexutasun handiko eta segurtasun-eskakizun handiak: 3-6 itxitura

4. urratsa: Aukeratu babes maila eta materiala

Shangming-en produktuek IP30 eta IP66 arteko babes maila eskaintzen dute eta materialen artean hotzean ijetzitako altzairua eta altzairu herdoilgaitza daude.

Segurtasun- eta adimen-eskakizunak badituzu eta etorkizuneko mantentze-lanaren erosotasuna hobetu behar baduzu, instalazio-kokapen zehatzaren arabera, mesedez jarri gurekin harremanetan. Shangming-ek bideragarritasuna aztertuko du eta aurrekontua eta laginak emango ditu 1-2 laneguneko epean, marrazkietan eta baldintza teknikoetan oinarrituta.

Ohiko galderak

G: Zergatik aukeratu elektrizitatea banatzeko kutxen multzo oso txiki bat armairu handi bakar baten ordez?

A: Banaketa-kutxa txiki eta osoak malgutasunez konbina daitezke itxitura funtzional ezberdinekin, benetako beharren arabera. Kable eta osagai batzuk fabrikan aurrez integratuta daude, tokian tokiko instalazioa errazagoa eta azkarragoa eginez, eta espazio mugatu edo irregularretarako egokiak. Mantentze-lanetan, zonifikazio funtzionala argi eta garbi definitzen da, arazoen konponketa eta konponketa erraztuz.

G: Nola egin eguneroko mantentze-lanak eta ikuskapenak?

E: Egiaztatu etengailu eta kontaktore guztien funtzionamendu-egoera hiru hilean behin, gehiegi berotu edo solterik ez dagoela ziurtatzeko.

Garbitu aldian-aldian itxitura barruan metatutako hautsa, batez ere hozte haizagailua eta iragazkiak. Egiaztatu ate-markoaren zigiluak zahartzen eta pitzatuta dauden, eta ordezkatu behar izanez gero.

Trazabilitatea egiteko mantentze-lan bakoitzaren ondoren ikuskapenaren emaitzak eta ekintza zuzentzaileak erregistratzea.
