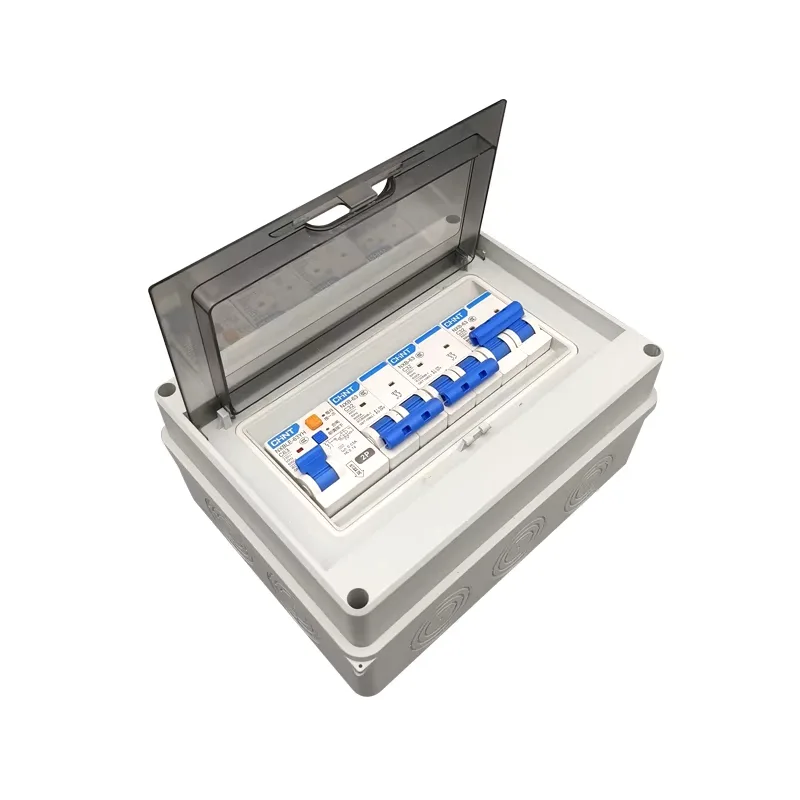

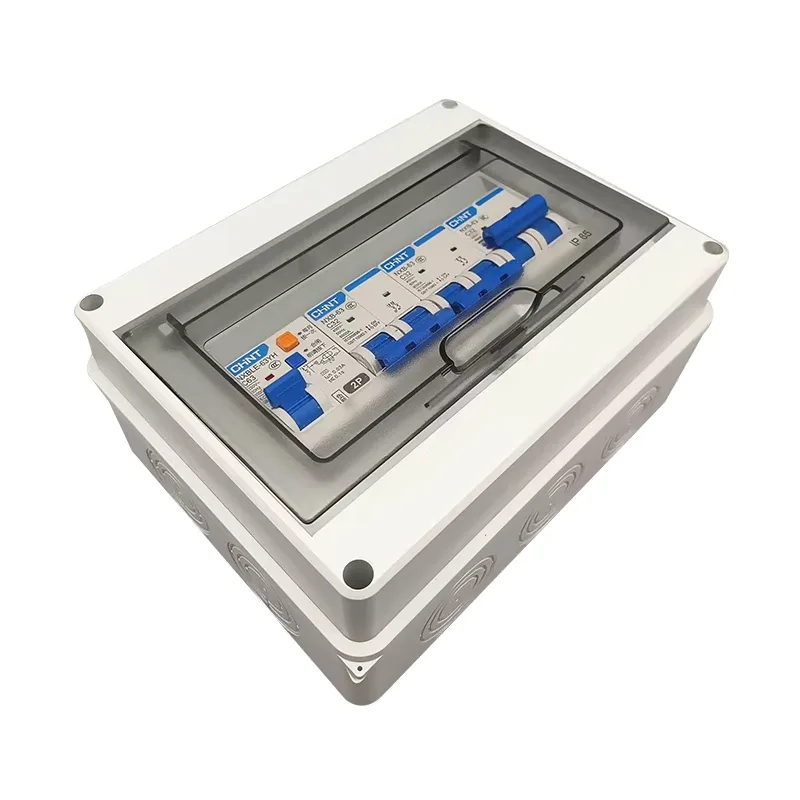

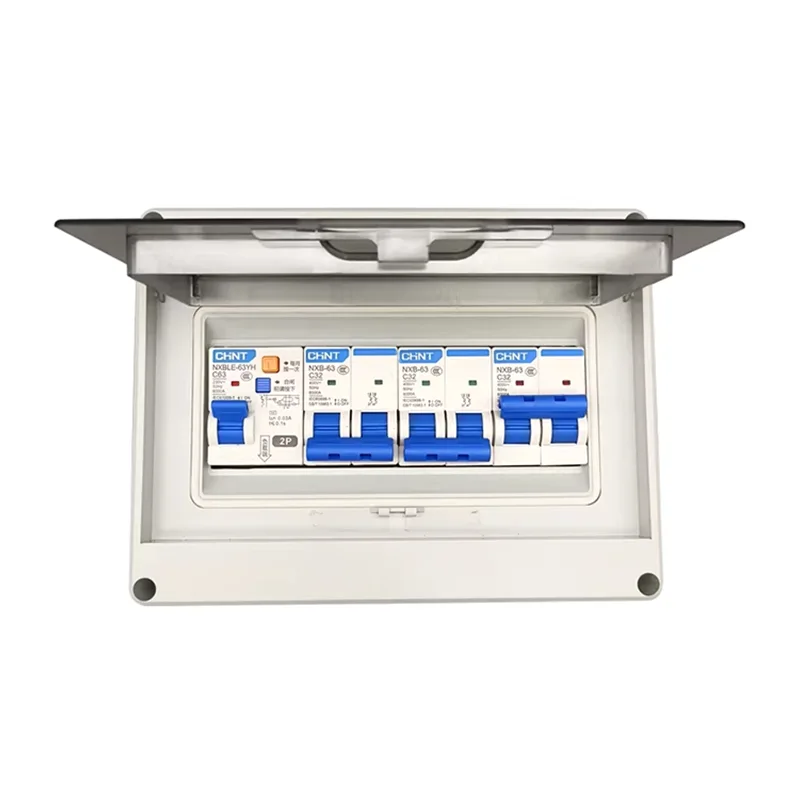

Aire etengailuaren banaketa-kutxa

Shangming, Txinako enpresa bat, zure aire etengailuaren banaketa-kutxa hornitzaile gisa aukeratzeak laguntza teknikorako sarbidea eta prezio lehiakorrak emango dizkizu. Banaketa-kutxa honek monitorizazio adimentsua eta urruneko kontrola onartzen ditu.

Funtzio nagusiak

Potentziaren Kontrol Nagusia: Behe-tentsioko sistemarako sarrerako etengailu nagusia den heinean, aire etengailuaren banaketa-kutxa da eraikin edo produkzio-lerro osorako potentzia-etengailu nagusia kontrolatzeaz arduratzen dena, potentzia-banaketaren sistema osoaren piztu / itzali egoera kontrolatuz.

Babes anitzak: ekipamenduak hiru etapako babes zehatza eskaintzen du: atzerapen luzeko gainkarga, zirkuitu laburreko atzerapena, zirkuitu laburreko berehalakoa eta lurreko matxura babestea.

Potentziaren jarraipena: aire etengailuak kontrolagailu adimendun bat integra dezake denbora errealeko datuak bistaratzeko, hala nola tentsioa, korrontea, maiztasuna eta potentzia-faktorea.

Interblokeo hierarkikoa: Aire etengailuaren banaketa-kutxa logikoki interblokeatu daiteke gorako transformadoreekin edo beheko adar-armairuekin, kaskadako estropadak eskala handiko elektrizitateak eten ez daitezen, kableak, ekipoak eta langileen segurtasuna babesteko.

Produktuen konparaketa: aire-disengailuaren banaketa-kutxa eta banaketa-kutxa estandarra

Nola aukeratu Aire Distungailuaren Banaketa Kutxaren Zehaztapenak?

Aukeraketa zuzenak ondorengo instalazioa, mantentze-lanak, errendimendua eta iraupena hobetuko ditu. Shangming-ek, aireko etengailuen banaketa-kutxen fabrikatzaile gisa, hautaketa prozesu estandar batean oinarritutako aholkuak ematen ditu: Aplikazioa → Tentsioa → Korrontea → Zirkuitu laburren ahalmena → Egiturazko forma → Kabinetearen zehaztapenak → Irteerako linearen eskema → Konfigurazio adimenduna → Ingurumenaren egiaztapena.

I. Eskabidea argitu

Zehaztapenak hautatu aurretik, lehenik eta behin zehaztu aire-disengailuaren banaketa-kutxaren funtzioa zure sisteman.

Behe-tentsioko sarrerako linea nagusiaren banaketa-kutxa: behe-tentsioko sistema osoaren etengailu nagusi gisa balio du, gehienezko kargari eta zirkuitulabur-korronte maximoari dagokiona.

Bus lotune banatzeko kutxa: bi busbar atalen arteko konektatzeko erabiltzen da; funtsezko kontuak lotura-ahalmena eta funtzionamendu-maiztasuna dira.

Karga-elikadura banatzeko kutxa garrantzitsua: ekipamendu kritikoak elikatzen ditu, fidagarritasun handia eta babes selektiboa behar dutenak.

Aplikazio ezberdinek zehaztapen nabarmen desberdinak behar dituzte; hau da lehen urratsa.

II. Tentsio nominala eta sistema mota zehaztu

Ohiko tentsio nominalak: AC 380V / 400V / 690V, tokiko elikatze-sistemarekin koherenteak izan behar dira.

Sistema mota: Trifasiko hiru hari / Trifásico de cuatro hables. Mesedez, baieztatu neutro (N) linea bat eta babes-lurraren (PE) linea behar diren.

Tentsio eta sistema mota okerrak ekipoa erabilezin bihurtuko du zuzenean.

III. Kalkulatu eta hautatu korronte nominala

Kalkulatu benetako karga-korrontea eta laburbildu beherako zirkuitu guztien diseinu-korrontea, aldibereko funtzionamendu-baldintza maximoetan oinarrituta.

Hautatzerakoan, arrazoizko marjina erreserbatzea gomendatzen dugu, oro har, %10-%30 etorkizuneko hedapenerako.

ACB-ko korronte-kalifikazio arruntak: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Printzipioz, epe luzerako funtzionamendu-korrontea ACB-ko korronte nominalaren % 80-% 90 izan behar da.

IV. Zirkuitu laburren hausteko ahalmena egiaztatzea

Bezero askok etengailuak hautatzerakoan puntu hau ahaztu egiten dute, baina funtsezkoa da. Hausteko gaitasun nahikorik ezak segurtasun arrisku larriak sor ditzake.

Instalazio puntuan zirkuitulabur-korrontea zehaztu behar da, transformadorearen ahalmenaren, inpedantziaren eta kablearen luzeraren arabera kalkulatu.

Hautatu bat datorren apurtze-ahalmena: Icu / Ics ≥ sistemaren zirkuitulabur-korronte maximoa.

Balorazio arruntak: 50kA, 65kA, 80kA, 100kA.

V. Etengailuen egitura hautatzea

ACB finkoa: kostu baxua, mantentze-lanak elektrizitatea etetea eskatzen du.

Tiradera motako ACB: Mantentze erosoa, etenik gabeko mantentze-lanak onartzen ditu, industria-proiektuetan gehien erabiltzen dena.

VI. Banaketa-kutxaren armairuaren zehaztapenak eta egitura zehaztea

Armairuaren dimentsioak ACBren zehaztapenen, busbar-aren edukieraren eta irteerako zirkuitu kopuruaren araberakoak dira. Mota nagusiak horman eta lurrean daudenak dira.

Babes maila: Barruan: IP30 / IP40; Kanpoaldean: IP54 / IP65.

VII. Busbarra eta irteerako linearen konfigurazioa hautatzea

Barren zehaztapenak korronte nominalaren eta kobrezko barraren sekzioaren arabera aukeratu behar dira, tenperatura igoera eta epe luzeko funtzionamendua kontuan hartuta.

Irteerako linearen zirkuitu motak: MCCB irteerako linea, MCB irteerako linea, kable zuzeneko irteerako linea.

Beharrezkoa al da segurtasun-zirkuitu bat? Hala bada, erreserbatu lekua etorkizuneko ahalmena handitzeko.

VIII. Ezaugarri adimendunak eta osagarrien konfigurazioa

Aukerako funtzioak honako hauek dira: korrontea, tentsioa eta energia kontrolatzea; komunikazio interfazea; urruneko irekiera eta ixtea; akatsen alarma eta egoeraren iritzia.

Mota adimenduna gomendatzen da fabrika, datu zentro eta eraikin publikoko proiektuetarako.

IX. Ingurumen- eta Erabilera-baldintzak egiaztatzea

Mesedez, baieztatu ingurumen-faktore hauek:

Giro-tenperatura (tenperatura altuetarako gutxitzea beharrezkoa da)

Instalazio-altuera

Hautsa, hezetasuna edo gas korrosiboak egotea

Diseinu sismikoa beharrezkoa al da?
