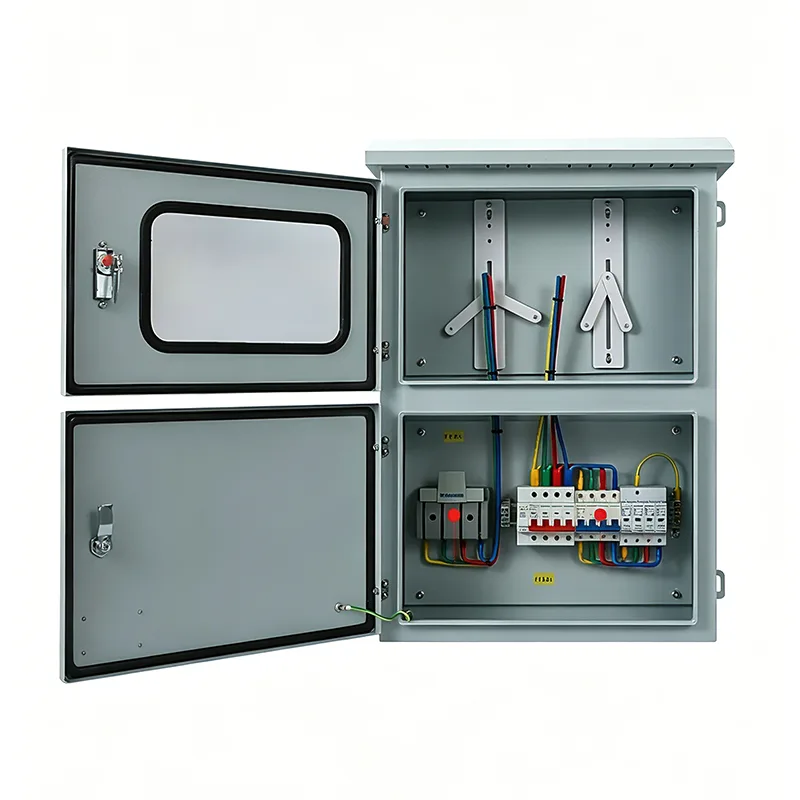

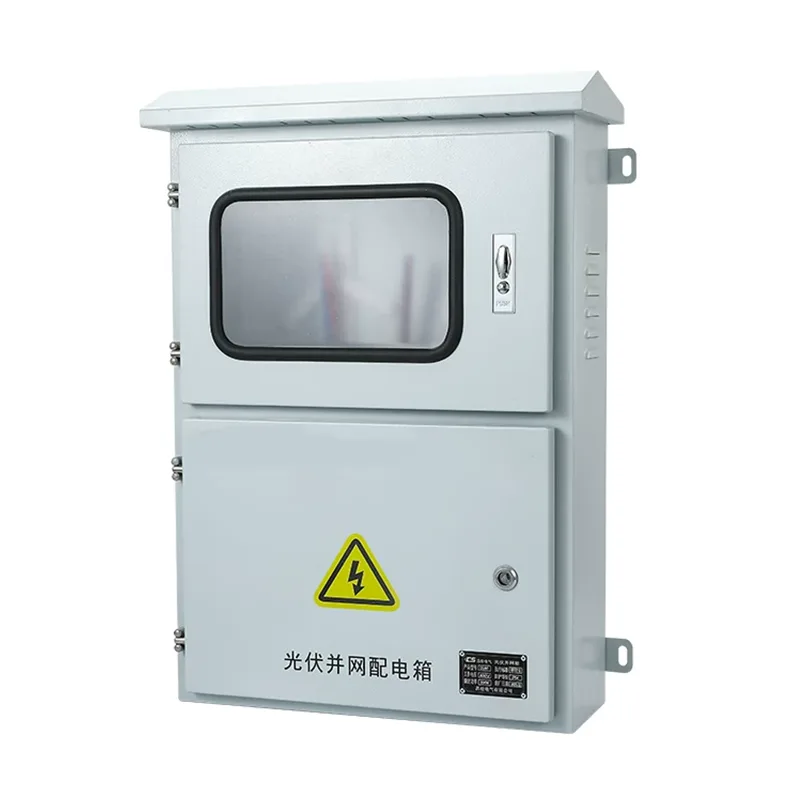

Kanpoko Sare Fotovoltaikoa Konektatutako Konexio Kutxa

Kanpoko sare fotovoltaikoko konexio-kutxak energia fotovoltaikoaren sorkuntza-sistema baten DC aldearen eta inbertsorearen artean erabiltzen dira. Produktu hau prezio lehiakorrean pertsonalizatu nahi baduzu, Shangming aukeratu dezakezu eta zure konfiantzazko hornitzaile bihurtuko gara.

Oinarrizko Funtzioak

Kanpoko sare fotovoltaikoarekin konektatutako lotune-kutxak babesa, isolamendua eta monitorizazioa integratzen ditu. Zirkuitu-zenbaki pertsonalizatuak, markako osagaiak eta funtzio adimendunak onartzen ditugu. Konfigurazio-soluzio eta aurrekontu zehatzetarako, jar zaitez gurekin harremanetan.

1. String Busing eta korronte banaketa

Zentral fotovoltaikoek seriean konektatutako hainbat eguzki panelez osatuta daude. Sarera konektaturiko juntura-kutxa konbergente eta shunting babeserako mekanismo gisa balio du.

Funtzio konbergentea: kate anitzetako DC potentzia bus bakarrean biltzen du inbertsorerako irteerarako, kableatua sinplifikatu eta DC kableen kostuak aurreztuz.

Shunting babesa: sarrera bakoitzak DC fusible independente batekin hornituta dago. Kate batean zirkuitulaburra gertatzen denean, matxura adar horretara mugatzen da, beste kateen ohiko potentzia-sorkuntzari eragin gabe.

2. Tximista eta Surge Babesa

Panel fotovoltaikoak teilatu irekietan edo lurrean instalatzen direnez, tximistak jasaten dituzte. Konexio-kutxaren barnean integratutako tentsio-babesleak lineako berehalako tentsio altuak hauteman ditzake eta gaintentsioa lurrera deskargatu nanosegundotan.

Inbertsorearen aurrean lehen defentsa-lerro gisa balio du, inbertsorearen osagai elektronikoak kaltetu ditzaketen tximistaren eraginak saihesten ditu.

3. Segurtasun Isolamendua eta Deskonexio Fisikoa

Itxitura DC altuko tentsioko etengailu isolatzaile edo etengailu batekin hornituta dago. Inbertsorean edo beheranzko ekipoan mantentze-lanak behar direnean, eskuz deskonektatzeak mantentze-lanaren aldea guztiz desaktibatuta dagoela bermatzen du, langileen segurtasuna babestuz.

Shangming-en sarera konektatutako itxitura errendimendu handikoa eta fidagarria da, eta sistema martxan dagoen bitartean korronte segurua eteteko aukera ematen du, sua eragin dezaketen arku arriskutsuak sortzea saihestuz.

4. Alderantzizko kargatzeko babesa

Goizean, arratsaldean edo egun hodeitsuetan, kate ezberdinen irteerako tentsioa desberdina izan daiteke. Babesik gabe, tentsio handiagoa duten kateek korrontea itzul dezakete tentsio baxuagoko kateetara.

Alderantzizko kargatzeko hautazko diodoak eskuragarri daude, korrontea inbertsorera norabide bakarrean bakarrik igarotzen dela bermatuz, tokian tokiko gainberotzea edo baita alderantzizko korronteek eragindako sua saihestuz.

5. Ingurumenaren babesa eta egoeraren jarraipena

Produktu hau kanpoan instalatu behar denez, itxiturak IP65/IP66 babes kalifikazioa du euri-uren korrosioa eta UV zahartzea ekiditeko. Barneko doitasuneko osagaiek fidagarritasunez funtzionatzen dute zentralaren 25 urteko bizitzan zehar.

Jarraipen adimendunaren aukerako funtzioak kate bakoitzaren korrontea, tentsioa eta barne-tenperatura kontrolatzen ditu denbora errealean, eta berehala alarmak ematen ditu potentzia anormala sortzen bada.

Zergatik izan behar dute sare fotovoltaikoko lotura-kutxak iragazgaitzak kanpoan erabiltzeko?

PV sistemak normalean teilatuetan edo eremu irekietan instalatzen dira, eta sarera konektatutako lotura-kutxek hurrengo erronka larriei aurre egin behar diete:

Tenperatura-aldaketak: Udako tenperaturak 70°C-tik gora irits daitezke, eta neguko tenperaturak -30°C-ra jaitsi daitezke.

UV erradiazioa: Eguzki-argiaren kanpoko epe luzerako esposizioak UV egonkortasuna eskatzen du; bestela, zahartzeko joera dute.

Hezetasuna eta kondentsazioa: Euriaren aurkakoak izan behar dute eta arnas-balbula batekin hornituta egon behar dute barne-kondentsazioa husteko eta osagai elektrikoak heze ez daitezen.

Hori dela eta, erabilera normala izateko eta funtzionamenduan maiz mantentze-lanak saihesteko, errendimendu eta bizitza egonkorra mantenduz, ezinbestekoa da kanpoko diseinu iragazgaitza.

Aplikazio-eszenatokiak eta konfigurazio-gomendioak

Shangming-en kanpoaldeko sare fotovoltaikoko konexio-kutxak industria fotovoltaikoko kate osoan erabil daitezke, etxebizitzetako teilatuetatik hasi eta eskala handiko lurreko zentral elektrikoetaraino. Egoera arruntetan oinarritutako konfigurazio-gomendioak emango ditugu.

1. Etxebizitza Banatutako Sistema Fotovoltaikoak

Erabilera mota hau oso ohikoa da, orokorrean landa eremuko txaleten edo norberak eraikitako etxeetako teilatuetan edo hormetan instalatzen da. Orientazio ezberdinetako hainbat panel fotovoltaiko biltzen ditu teilatuan eta oinarrizko tximista babesa eskaintzen du.

Konfigurazio-gomendioak: kutxak itxura garbia eta tamaina txikia izan behar du, 1-4 kate sarrerak eta suteen babesaren monitorizazio sentikorra izan behar du.

2. Teilatuko Zentral Industrialak eta Merkataritzak

Kasu honetan, sarera konektatutako kutxa lantegiko tailerren, biltegi logistikoen edo merkataritza-gune handietako teilatu lauetan instalatzen da. Energia sortzeko ahalmen ertainerako, hamaika kate fotovoltaiko aurrez konbinatzen ditu kate-inbertsore batean sartu aurretik.

Konfigurazio-gomendioak: Kutxak korrosioarekiko erresistentzia handia behar du, 8-16 kate-sarrerak, eta normalean komunikazio modulu adimendun bat dauka mantentze-langileek monitorizazio-gelako adar bakoitzaren korrontea ikusteko errazteko.

3. Lurrean muntatutako Zentral Handiak eta Eguzki Basamortuak

Basamortu, mendi edo espazio zabal handietan banatutako bilketa-kutxak konbinatzaile-kutxak deitzen dira. Gailu konbinatzaile nagusi gisa, milaka eguzki-plaken korrontea biltzen dute eta inbertsore zentralizatu batera transmititzen dute.

Konfigurazio-gomendioa: IP66, 1500 V-ko goi-tentsioko sistemei eskainia, alderantzizko diodoekin eta kateen monitorizazio funtzio zehatzekin hornitua, eta hozte/arnasketa balbula aktiboekin hornitua.

4. Eguzki + mugaz gaindiko aplikazio-eszenatokiak

Eguzki-garbiak: ibilgailu elektrikoak kargatzeko guneei energia elektrikoa ematea. Konexio-kutxa kotxe-zutabeetan instalatuta dago, ibaian beherako karga-guneak eguzki-surretik babesteko.

Nekazaritzako Eguzki- eta Arrantza-Eguzki-Sistema Osagarriak: Nekazaritza-lurren edo arrandegien gaineko euskarrietan instalatuta. Baldintza bereziak daude hezetasunarekiko eta azido/alkaliko korrosioarekiko erresistentziarako; altzairu herdoilgaitza gomendatzen da.

Zergatik Aukeratu Gu?

Shangming Yueqing, Wenzhou, Txinan du jatorria, "Txinako Hiriburu Elektrikoa" gisa ezaguna den eskualdean. Yueqing-en industria elektrikoaren klusterraren ondo garatutako industria-katea aprobetxatuz, ekoizpen- eta kalitate-kontrol-sistema zorrotz eta eraginkorra ezarri dugu. Gure produktu-zorroak 200 serie baino gehiago eta 6000 eredu baino gehiago ditu, mundu mailako estandar elektriko nagusiekin bat eginez.

Gure ekipo-multzo adimentsuak aukeratzeak IoT sentsore eta urruneko monitorizazio funtzioak integratzen ditu, tenperatura, hezetasuna eta korrontea bezalako parametroen denbora errealean kontrolatzeko aukera ematen du. Horrek funtzionamendu egonkorra eta energia hornidura segurua bermatzen du.
