Wenzhou Shangming Electric Co., Ltd. ekipamendu elektrikoen fabrikatzaile eta hornitzaile liderra da.

Shangmingbanaketa-kutxen itxituraren fabrikatzaile eta hornitzaile fidagarria da. Gure esperientzia zabalarekin, produktuak hainbat material eta zehaztapenetan eskaintzen ditugu, eta zure behar zehatzetara egokitutako soluzio pertsonalizatuak ere eskain ditzakegu.

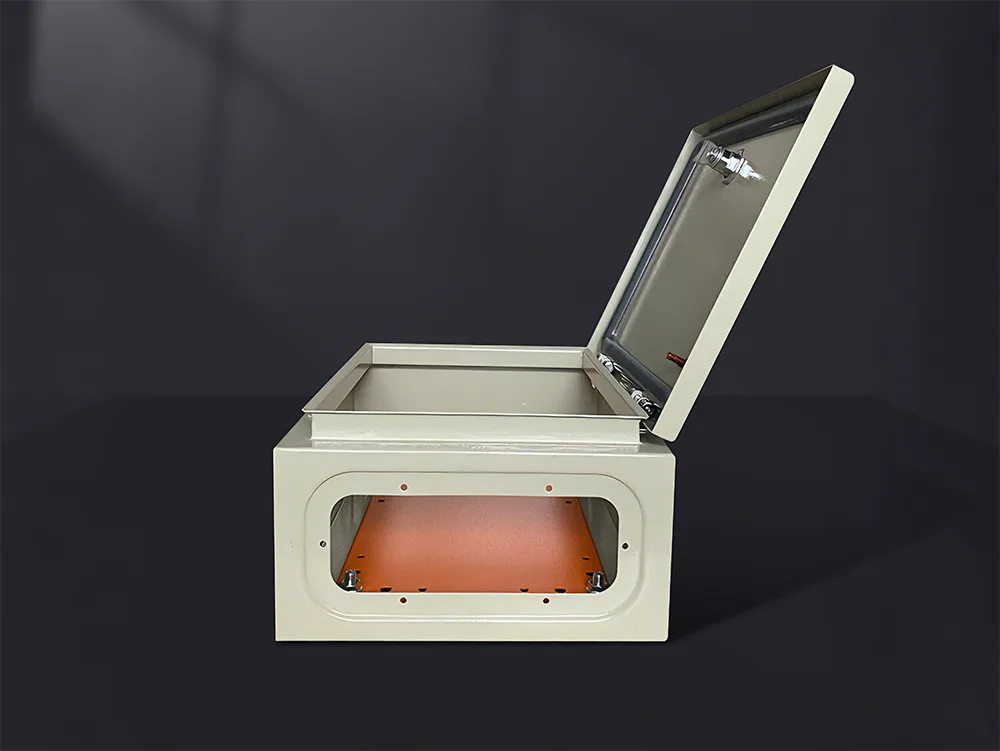

Ezaugarri nagusiak

1. Babes fisikoa: hautsa, ura eta objektu arrotz sartzearen aurkako babesa eskaintzen du, langileen eta osagai bizien artean ustekabeko kontaktua saihesten duen bitartean.

2. Segurtasun Isolamendua: Tentsio handiko eta korronte handiko ekipoak funtzionamendu-ingurunetik isolatzen ditu, eta, horrela, deskarga elektrikoaren eta suteen arriskuak murrizten ditu.

3. Osagaiak Muntatzeko Plataforma: Banaketa-kutxaren itxiturak DIN errailak, muntatzeko euskarriak eta aurrez zulatutako zuloak ditu, etengailuak eta elektrizitate kontagailuak bezalako osagaien instalazio estandarizatua errazteko.

4. Blindamendu elektromagnetikoa: Kanpoko interferentzia elektromagnetikoen eragina murrizten du barne-kontroleko zirkuituan.

5. Ingurumen-egokitzapena: Hainbat material eta babes-maila erabiliz, itxitura egokia da hainbat ingurunetarako, barne, kanpoko eta industria-ezarpenetarako.

Egiturazko osagaiak

Kabinete Atea: Ate garden eta sendoetan eskuragarri; konfigurazio pertsonalizatuak Shangming-en eskuragarri daude.

Muntatzeko Plaka: osagaiak barnean bermatzeko erabiltzen den metalezko plaka; desmuntagarria da armairutik kanpo muntatzea errazteko.

Kanporaketa: Aurrez zulatutako kableen sarrerako atakak, hainbat diametrotako kableak sartzeko diseinatuta.

Zigilatzeko junta: Ate-panelaren perimetroa estaltzen duen elastikotasun handiko junta bat, zehaztutako IP babes kalifikazioa bermatzeko elementu kritiko gisa balio duena.

Lurreratze Bolt: Ezinbestekoa metalezko itxitura fidagarritasunez lurretik konektatua dagoela ziurtatzeko, eta horrela itxitura elektrikoki energizatu ez dadin.

Aplikazio-eszenatokiak

I. Behe-tentsioko elektrizitatea banatzeko sistemak eraikitzea

Gure Banaketa Kutxen Itxiturak merkataritza-eraikinetarako, bizitegi-solairuetarako eta eremu publikoetako elektrizitate banaketarako banaketa-kutxa gisa balio dute.

Etengailuak eta hondar-korronte gailuak bezalako osagaien muntaketa-plataforma gisa jarduten dute, kableatu estandarizatua eta segurtasun-babesa erraztuz, energia banaketa-sistemaren txukuntasun eta segurtasun orokorra hobetuz.

II. Ekipamendu Industrialak eta Automatizazio Kontrola

Makineriaren kontrol-kaxa gisa funtzionatzen dute, produkzio-lerro automatizatuen kontrol-armairuak eta PLC kontrol-sistemetarako itxiturak.

Barruan, kontaktoreak, erreleak eta kontrol-moduluak bezalako osagaiak biltzen dituzte, ekipo elektriko hau hautsaren eta olioaren kutsaduratik babestuz, ekipoen integrazioa eta mantentze-lanak erraztuz.

III. Kanpoko Energia Banaketa eta Ingeniaritza Proiektuak

Kanpoko aldi baterako elektrizitate kaxa gisa balio dute, eraikuntza guneetarako energia banatzeko unitateak eta errepideetako argiztapenerako kontrol kutxak.

Aplikazio hauetarako produktu pertsonalizatu bat behar baduzu, babes maila altua hautatzea gomendatzen dugu (adibidez, IP54 / IP65) uraren, hautsaren eta euriaren aurkako erresistentzia bermatzeko.

IV. Sistema fotovoltaikoak eta energia berriak

Shangming-ek itxiturak eskaintzen dituPV konbinatzaileen kutxak, sarera loturiko fotovoltaiko armairuak eta energia biltegiratzeko sistemetarako kontrol-kutxak.

Energia-ekipamendu berrien oinarrizko etxebizitza gisa, itxitura hauek babesa, isolamendua eta muntatzeko espazioa eskaintzen dute, epe luzerako kanpoko funtzionamendurako eskakizunak onartzen dituztelarik.

V. Komunikazioak eta Azpiegiturak

Gurekin harremanetan jar zaitezke komunikazio-ekipoetarako kontrol-kutxak pertsonalizatzeko, tentsio baxuko sistemetarako banaketa-kutxak, zaintza-sistemetarako elikadura-kutxak eta abar.

Horrek komunikazio-potentzia-ekipoen babesa bermatzen du, kanpoko interferentziak eta ingurumen-inpaktua saihesten ditu eta sistemaren egonkortasun orokorra hobetzen du.

Zein faktore hartu behar dira kontuan Banaketa-kutxa itxitura bat aukeratzerakoan?

1. Neurriak eta zehaztapenak

Hautaketa bat egiterakoan, ez dugu gomendatzen osagaietara zehazki egokitzen den itxitura bat aukeratzea. Barne osagaiek hartzen duten azalera ez da oinarri-plakaren azaleraren % 80 baino handiagoa izan behar. Gainerako espazioaren %20a kableatuetarako, beroa xahutzeko eta etorkizuneko balizko hedapenerako gordetzen da; hortaz, aukeraketan beti baimendu beharko zenuke aukeran.

Sakonerari dagokionez, etengailuen (haien funtzionamendu-heldulekuak barne), alanbre-hodiak eta itxiturako atearen sakonera konbinatua kontuan hartu behar duzu. Hau bereziki kritikoa da korronte handiko kaxa moldatuetako etengailuetarako, sakonera-eskakizun handiak dituztenak; hori kontutan izan ezean, atea behar bezala ixtea eragotzi dezake.

2. Babesaren balorazioa (IP kodea)

Mesedez, hautatu babes-maila egokia instalazio-ingurunearen larritasunaren arabera:

Barruko bulegoak/korridoreak: IP30 - IP40 nahikoa da.

Industri Tailerrak: IP54 gomendatzen da hautsaren eta ur zipriztinetatik babesteko.

Kanpoan/Sistema fotovoltaikoak: IP65 edo handiagoa derrigorrezkoa da, eta ateen josturek zigilatzeko juntura jarraitu eta integratua izan behar dute.

3. Material eta Korrosio Erresistentzia

Hotz ijetzitako altzairua: aukerarik polifazetikoa, barruko ingurune lehor gehienetarako egokia.

Altzairu herdoilgaitza (304/316): farmaziarako, elikagaiak prozesatzeko eta kostaldeko inguruneetarako egokia da gatz-ihintza esposizio handian. 316 altzairu herdoilgaitzak korrosioarekiko erresistentzia handiagoa eskaintzen du 304rekin alderatuta.

4. Kudeaketa Termikoa

Beroaren kudeaketa potentzia handiko banaketa-kutxetan ahaztutako alderdia da askotan. Aukeraketa ondoko agertokietan oinarrituta egitea gomendatzen dugu:

Hozte pasiboa: itxitura barruan sortzen den beroa gutxienekoa bada, guztiz itxita dagoen itxitura egokia da.

Hozte aktiboa: Itxiturak maiztasun aldakorreko unitateak (VFD), abiarazle leunak edo korronte handiko kontaktoreak bezalako osagaiak baditu, aireztapen-labeak dituen itxitura bat hautatu behar duzu. Zenbait kasutan, hozteko haizagailu axial baterako aurrez zulatutako muntaketa-zuloak dituen modelo bat hautatzea ere beharko duzu.

Eguzki-argiaren babesa: kanpoko itxituretarako, teilatu bikoitzeko egitura bat gomendatzen dugu, eguzki-argiak zuzeneko argiak barne-tenperaturak gora egin ez dezan.

5. Instalatzeko eta funtzionatzeko erraztasuna

Atea irekitzeko norabidea: zehaztu ezkerretik edo eskuinera irekitzen den ate bat erosoagoa den instalazio-gunean dagoen espazioa kontuan hartuta. Shangming-en goi-mailako itxitura batzuek itzulgarriak diren ateak dituzte (ezkerretik edo eskuinetik irekitzeko konfigura daiteke).

Kableen sarrera/irteera: berretsi kableak itxituraren goiko edo behealdetik sartu eta irtengo diren. Brida-plaka desmuntagarri batez hornitutako itxitura bat hautatzea gomendatzen dugu; kableen sarrerako zuloak brida-plakan zulatzeak malgutasun handiagoa eskaintzen du eta zigilu handiagoa bermatzen du itxitura gorputzean zuzenean zulatzearen aldean.

Sarraila-mota: sarraila triangeluar industrial estandarra, giltzadun sarraila edo suteen aurkako segurtasun-kamaren blokeoa.

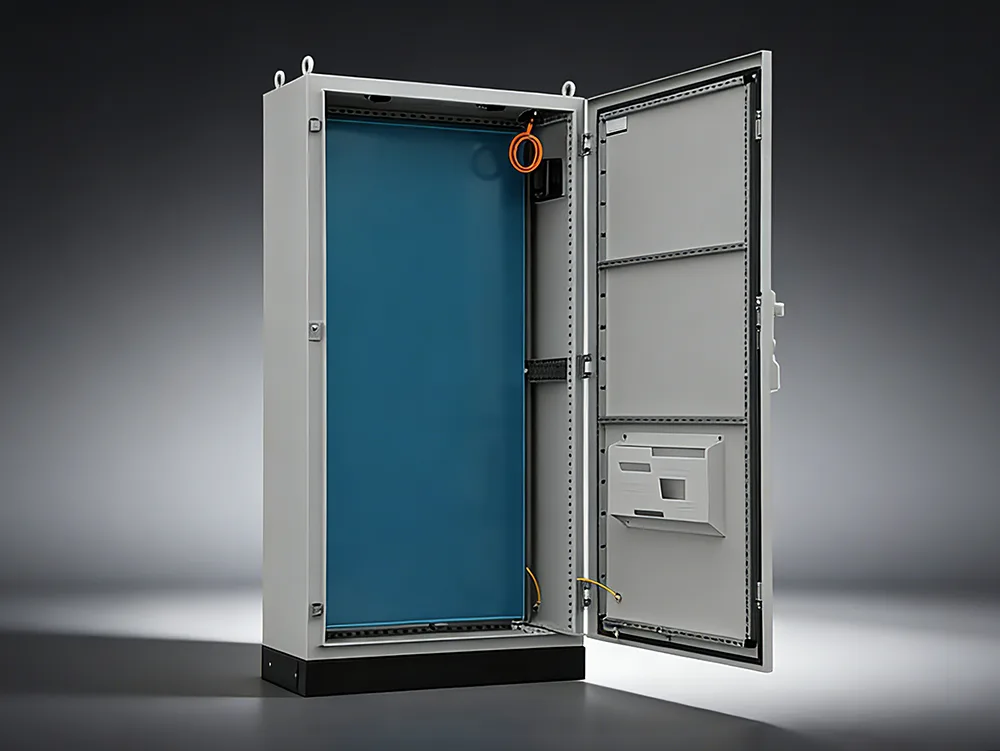

Hainbat motaz gainbanaketa-kutxen itxiturak, Shangming-ek lurrean zutik potentzia banatzeko armairuen itxiturak ere eskaintzen ditu, gure kalitate handiko produktuen gamaren funtsezko osagaia. Aukeratu gurekin zure epe luzerako hornitzaile gisa pertsonalizatutako soluzio bakarreko eta fabrikatik zuzeneko prezioen etekina ateratzeko.

Ezaugarri nagusiak

Karga-gaitasun handia: Gure lurrean zutik potentzia banatzeko armairuen itxituretarako, normalean hotzean ijetzitako altzairuzko plakak erabiltzen ditugu, 2,0 mm-ko lodiera edo handiagoa dutenak, egitura osatzeko soldatuta edo muntatuta daudenak. Eraikuntza sendo honi esker, armairuak marko motako etengailu astunak, sekzio handiko kobrezko barrak eta transformadore-kableak babesteko aukera ematen du.

Diseinu modularra: Barnealdeak zuloen eredu modular sistema du, habe gurutzatuak eta muntaketa-plaken doikuntza malgua ahalbidetuz, baldintza zehatzetara egokitzeko. Diseinu honek hobekuntza eta hedapen egokiak errazten ditu beharrezkoa denean.

Aireztapena eta beroa xahutzea: Armairuaren barnean egon ohi diren korronte-maila altuak kontuan hartuta, itxiturak ihes-irtegailuak ditu goiko aldean eta aire-hartuketa behealdean aire-fluxu eraginkorra bermatzeko. Gainera, bezeroek konfigurazio pertsonalizatu bat eska dezakete produktuan behartutako airea hozteko sistema bat integratzeko.

Kabineteen Sailkapen Amankomunak

Egitura-formaren arabera, solairuko armairuak bi kategoria nagusitan banatzen dira nagusiki:

1. Mota finkoa

Ezaugarriak: Barne osagaiak euskarri bidez zurrun muntatzen dira; kableatu ondoren, ezin dira mugitu.

Aplikazioak: egitura sinplea eta kostu baxua ditu; normalean, etengabeko elikadura-horniduraren eskakizunak oso zorrotzak ez diren ezarpenetan erabiltzen da.

Eredu adierazgarria: GGD motako AC Behe-tentsioko potentzia banatzeko armairua.

2. Mota ateragarria / Mota aldagarria

Ezaugarriak: Banakako zirkuitu bakoitza tiradera-unitate bereizi eta independente batean dago.

Aplikazioak: Mantentze-lanetarako oso erosoa. Zirkuitu zehatz batek huts egiten badu, dagokion tiradera atera eta berri batekin ordezkatu daiteke, elikadura iturri nagusia moztu beharrik gabe.

Eredu adierazgarriak: GCK, GCS eta MNS motako Power Banaketa Aurreratuko Armairuak.

Lurrean zutik eta horman muntatutako banaketa-kutxak: Zein da aldea?

Produktu hautatzeko eta konfiguratzeko gomendioak

Zure proiektuaren eskakizun zehatzetan oinarrituta, salmenta aurreko fasean,Shangmingkonfigurazio egokiena gomendatuko dizu. Oro har, gehien onartzen ditugun aplikazio-egoerak behean zerrendatzen dira, dagozkion konfigurazio-gomendioekin batera.

1. Industriako Potentziaren Banaketa Nagusia

Gomendatutako konfigurazioa:

Armairuaren neurriak: 1800–2200 mm (H) × 600–1000 mm (W) × 600–1000 mm (D)

Materiala: hotzean ijetzitako altzairu xafla (≥1,5 mm)

Babes maila: IP30 / IP40

Egitura: Armairu bakarra edo armairu akoplatuak (modularrak/zatigarriak)

Barrualdea: ACB / MCCB + Busbar Sistema instalatzeko diseinatua

2. Korronte handiko / Sarrerako linea nagusiak

Gomendatutako konfigurazioa:

Zabalera: ≥800mm

Sakonera: ≥800mm

Egitura: Ate bikoitzeko edo ate anitzeko diseinua

Barruko espazioa: korronte handiko kobre-barrak onartzen ditu; goiko edo beheko kableak sartzeko erreserbatutako lekua barne hartzen du.

3. Automatizazio Kontrola / PLC Kontrol Armairuak

Gomendatutako konfigurazioa:

Neurriak: 1600–2000 mm (H)

Materiala: hautsez estalitako altzairuzko xafla / Altzairu herdoilgaitza

Babes maila: IP40 / IP54

Barrualdea: Muntatzeko plaka + DIN errailak

4. Kanpoko Aplikazioak

Gomendatutako konfigurazioa:

Babes maila: IP54 / IP65

Materiala: altzairu herdoilgaitza (304/316) edo kanpo-mailako hautsez estalitako altzairua

Ezaugarriak: Euri-jabea + Zigilatzeko zerrendak + Kondentsazioaren aurkako diseinua

5. Korrosio handiko inguruneak

Gomendatutako konfigurazioa:

Materiala: 304 / 316 altzairu herdoilgaitza

Babes maila: IP55+

Gainazalaren tratamendua: Korrosioaren aurkako estaldura

Nola egin ohiko mantentze-lanak zoruan dagoen elektrizitatea banatzeko armairuaren itxitura batean?

1. Garbiketa eta hautsa kentzea

Erabili ehundu gabeko zapi lehor bat eta xurgagailua armairu barrutik pilatutako hautsa kentzeko; Erabat debekatuta dago zapi bustiak edo aire konprimituaren jaurtiketa zuzenak erabiltzea.

Arreta berezia jarri busbarrak, isolatzaileak, etengailuen arku-jarioak eta aireztapen-kanalak garbitzeari.

2. Konexio Elektrikoen estutzea

Begiratu torlojudun konexio-puntu guztiak solterik daudela; erabili torque-giltza bat berriro estutzeko zehaztutako momentu-balioetara.

Oxidazio edo arku kalteen zantzuak hautematen badira, terminalak leundu edo ordeztu behar dira.

3. Osagaien proba funtzionalak

Etengailuak: Egiaztatu eskuz irekitzeko eta ixteko eragiketak leunak direla eta abiarazte-mekanismoak erantzuten duela.

Kontaktoreak/erreleak: Ikuskatu kontaktuen egoera higadurarik ez dagoenez eta egiaztatu bobinaren erresistentzia normaltasunaren barruan dagoela.

Kondentsadoreak: egiaztatu ahalmenaren degradazioa, bulding edo elektrolito-ihesaren zantzurik.

SPDak (Surge Protection Devices): Egiaztatu egoera adierazlearen leihoa berdea dela eta degradazio adierazlea ez dela piztu.

4. Isolamendu-errendimenduaren proba

Erabili 500V edo 1000V-ko megaohmetro bat honako hau neurtzeko eta berresteko:

Fasetik faseko isolamendu-erresistentzia: ≥ 1 MΩ;

Fase-lurraren isolamendu-erresistentzia: ≥ 1 MΩ;

Neurtutako balioak estandar hauen azpitik jaisten badira, ikertu balizko kausak, hala nola hezetasuna edo kutsadura.

5. Egitura Mekanikoen Mantentzea

Ikuskatu tiradera motako unitateen gida-errailak eta elkarlokatzeko mekanismoak itsatsi edo lotzen ez direla ziurtatzeko. Lubrikatu higigarriak diren piezak ekipo elektrikoetarako bereziki diseinatutako koipea erabiliz.

Aldian-aldian egiaztatzea "Five-Prevention" (interblokeatu) segurtasun-mekanismoen funtzionaltasuna.

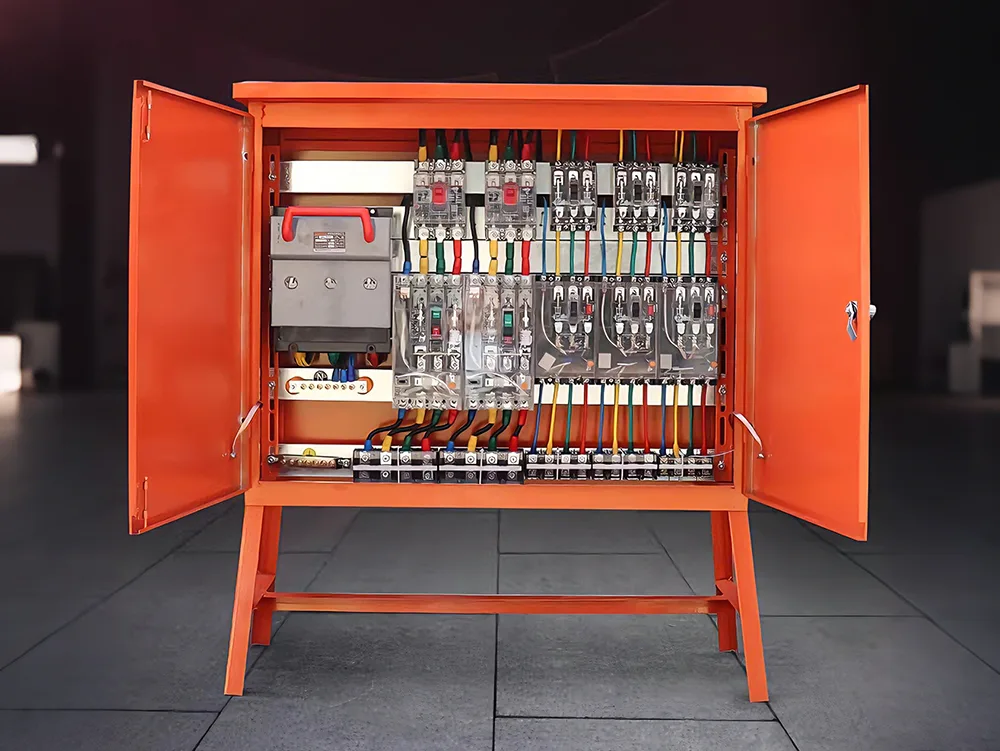

Oraindik tentsio handiko eta baxuko gailuen fabrikatzaile eta hornitzaile fidagarri baten bila zabiltza? AukeratuShangming elektrikoaTxinatik. Produktu eta zerbitzu profesionalak eskaintzen ditugu, pertsonalizazio-eskaera ez-estandarrak onartzen ditugu eta zure proiektuaren beharretara egokitutako irtenbideak eskaintzen ditugu.

Produktuen Kategoriak

1. Tentsio handiko kommutagailuak

Kategoria honetan 3 kV-tik 35 kV-tik gorako tentsio nominala duten ekipoak sartzen dira. Bere funtzio nagusia energia elektrikoa jasotzea eta banatzea da; gainera, linea elektriko batean matxura bat gertatuz gero, erreleen babes-gailuekin batera funtzionatzen du milaka amperera iristen diren zirkuitulaburreko korronteak azkar eteteko.

Funtsezko osagaiak:

Goi-tentsioko etengailuak (hutsean edo SF6 motakoak): arkuak itzaltzeko elementu nagusi gisa balio dutenak.

Deskonektoreak (Etengailu isolatzaileak): mantentze-lanetan segurtasuna bermatzeko aire-hutsune fisikoa ikusgai jartzea.

Korronte/Tentsio transformadoreak: tentsio handiko seinaleak tentsio baxuko seinaleetara jaisten dira tresneria eta neurketa helburuetarako.

Eredu tipikoak: KYN28 (metalez estalitako erretiratu daitekeen mota), XGN (mota finkoko eraztun-unitate nagusia).

2. Behe ​​Tentsioko Aparailua

Kategoria honetan 1000 V edo gutxiagoko tentsio nominala duten ekipoak sartzen dira. Bere funtzio nagusia energia-sistema baten barruan azken faseko banaketa kudeatzea da. Energia elektrikoa —Transformadoreek behera eginda— hainbat solairutan, produkzio-lerroetan edo indarrez bultzatutako ekipoetara banatzen du.

Funtsezko osagaiak:

Aire etengailuak (ACB): sarrerako linea nagusietarako edo ahalmen handiko irteerako lineaetarako erabiltzen dira.

Molded Case Circuit Breakers (MCCB): adar-zirkuituen babeserako erabiltzen da.

Kondentsadoreak konpentsatzeko armairuak: sistemaren potentzia-faktorea hobetzeko eta elektrizitate kostuak murrizteko erabiltzen dira.

Eredu tipikoak:GGD (Fixed type), GCK/GCS/MNS (Erretiragarria/Tiradera mota).

Tentsio handiko eta tentsio baxuko serieak: konparaketa

Aplikazio-eszenatokiak

Gure Goi eta Behe ​​Tentsioko etengailuak aplikazio zabala aurkitzen du eta askotan ezarpen bakarrean aldi berean zabaldu daiteke funtzio desberdinak betetzeko. Zure eskakizun zehatzetara egokitutako irtenbide osoa pertsonaliza dezakezu.

Ohiko matxurak eta arazoak konpontzeko irtenbideak

Shangming fabrikatzaile profesionala da salmenta osteko laguntza teknikoko zerbitzu integralak eskaintzen dituena. Gainera, gure produktuen entregarekin batera, ikuskapen-dokumentazio osoa eta funtzionamendu- eta mantentze-jarraibideak eskaintzen ditugu. Behean ohiko arazoen zerrenda bat osatu dugu zure erreferentziarako.

1. Tentsio handiko gailuekin ohiko arazoak

1. sintoma: isurketa partziala eta txistu-hotsak

Arrazoiak: isolamendu osagaietan hezetasuna sartzea; gainazaleko hauts-metaketak creepage-isuria eragiten du; edo busbar konexio-puntuetan errebak eragindako koroa isurketa.

Irtenbideak:

1. Ingurugiro-kontrola: Egiaztatu armairu barruko berokuntza- eta deshezetze-unitateak behar bezala funtzionatzen ari direla.

2. Garbiketa desenergizatua: garbitu isolatzaileak eta bushingak alkohol anhidroa erabiliz.

3. Ultrasoinuen detekzioa: Erabili deskarga partzialaren detektagailu bat funtzionamenduan zehar deskarga iturriaren kokapen zehatza zehazteko.

2. sintoma: Tentsio handiko etengailuak ez du ixten edo irekitzen

Arrazoiak: Energia biltegiratzeko motorra kaltetua; erretako kontrol-zirkuitua (bobinak ixteko/irekitzeko); edo lotura mekanikoa konfiskatzea, lubrifikatzaile lehorrengatik.

Irtenbideak:

Zirkuitu sekundarioaren ikuskapena: neurtu ixteko eta irekitzeko bobinen erresistentzia, eta ziurtatu elikadura osagarriaren tentsio normalaren barruan dagoela.

Lubrifikazio mekanikoa: berriro aplikatu tenperatura baxuko lubrifikatzaile espezializatua transmisio mekanikoko osagaiei.

2. Behe-tentsioko etengailuekin ohiko arazoak

1. sintoma: Aire etengailuetan (ACB) tenperatura anormalaren igoera

Arrazoiak: kontaktu-presio nahikoa edo oxidazio entxufezko kontaktu nagusietan; busbarren torloju solteak.

Irtenbideak:

Tenperaturaren monitorizazioa: Erabili infragorrien irudi termiko bat kontaktuak eta konexio-puntuak eskaneatzeko.

Kontaktuen mantentze-lanak: desaktibatu sistema, atera ACB, garbitu kontaktuetako oxidazio-geruzak eta aplikatu kontaktu elektrikoko koipea.

2. sintoma: Potentzia erreaktiboaren konpentsazio-armairuetan kondentsadoreak goratu edo apurtuta

Arrazoiak: Gehiegizko eduki harmoniko sistema barruan; edo kondentsadoreen maiz aldatzeko eragiketak eragindako gainberotzea.

Irtenbideak:

Kondentsadorearen ordezkapena: berehala ordezkatu kondentsadoreak saihesteko elektrolito-ihesak ekiditeko, zirkuitu laburrak eragin ditzaketenak.

Serieko erreaktoreen instalazioa: serieko erreaktoreak instalatu konpentsazio-zirkuituaren barruan harmonikoak kentzeko.

3. Akats orokorrak

Sintoma: kondentsazioa: armairuaren barruko hormetan sortzen diren ur-tantak eta isolamendu-osagaien gainazaletan ikusgai dauden distira-arrastoak dira.

Irtenbidea:

Zigilatzea: armairuaren behealdean dauden kableen sarrera-zuloak guztiz zigilatu behar dira suaren aurkako masilla erabiliz, kable-lubakitik hezetasunaren sarrera blokeatzeko.

Berritze adimenduna: instalatu tenperatura eta hezetasuna kontrolatzeko sistema automatizatu bat kondentsazio-deshumidifikatzaile batekin konbinatuta, berogailu-panel tradizionalak ordezkatzeko.
