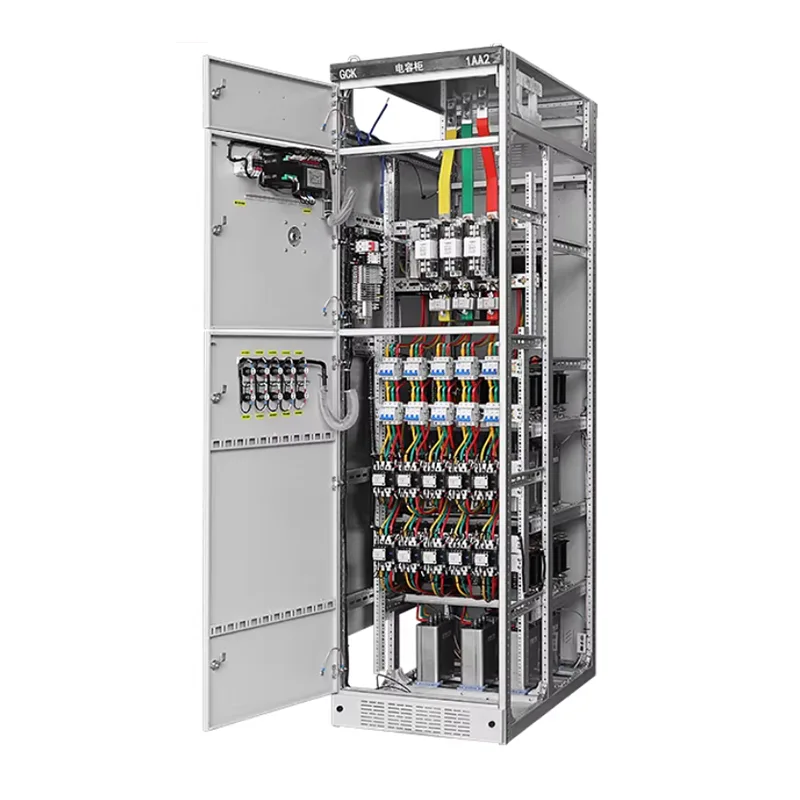

MNS Behe ​​Tentsioko etengailuak

MNS tentsio baxuko etengailuen hornitzaile fidagarri baten bila zabiltza? Txinatik Shangming aukera fidagarria da. Zentral honek zona isolatuak ditu, sistemaren mantentze-eraginkortasuna eta funtzionamenduaren jarraikortasuna hobetuz. Mundu osoko 50 herrialde eta eskualde baino gehiagotara esportatu da.

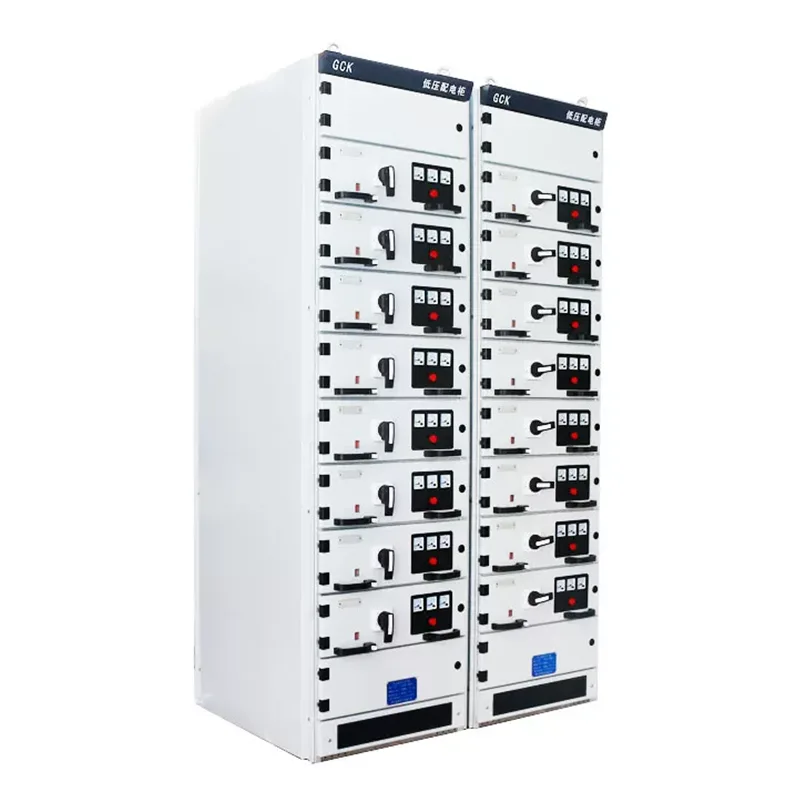

Zer da MNS tentsio baxuko etengailu erretiratugarria?

Hasieran Suitzako ABB-k garatua eta mundu mailako fabrikaziorako lizentziatua, MNS behe-tentsioko etengailu erretiratugarria potentzia banatzeko sistema aurreratu bat da. Shangming fabrikak produktu honen prozesatzeko teknologia heldua du eta pertsonalizazioa onartzen du.

GGD etengailu finkoak ez bezala, MNSren zirkuitu bakoitza tiradera modulu independente batean instalatuta dago. Zirkuitu batek huts egiten badu, operadoreak tiradera zuzenean atera dezake konpontzeko edo ordezkatzeko, armairuko beste zirkuituek normalean funtzionatzen jarraitzen duten bitartean, eta horrela mantentze-lanetan etenik gabeko elikadura-hornidura lortzen da. Zehaztapen bereko tiraderak trukagarriak dira, akatsak berreskuratzeko denbora laburtuz.

Egitura Ezaugarriak

MNS Behe ​​Tentsioko Switchgear-en markoa C formako profilak erabiliz muntatzen da, 25 mm-ko zulo modularrak dituztenak, eta ondorioz, egitura arina da, indar mekaniko eta kolpeekiko erresistentzia handikoa.

Kabinetearen barrualdea hiru gune independentetan banatzen da matxurak hedatzea saihesteko:

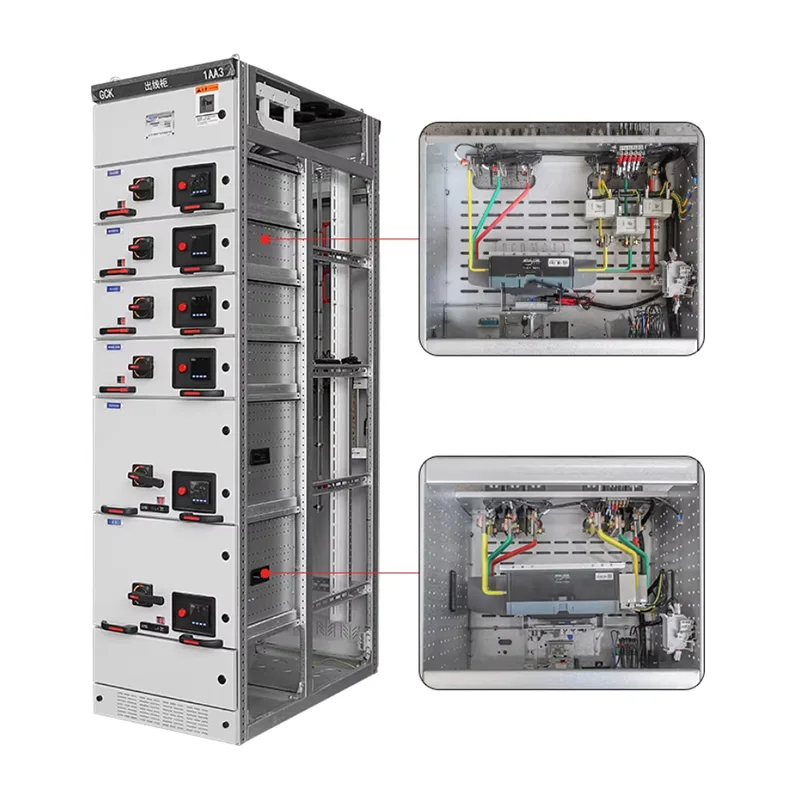

Unitate funtzionalaren konpartimendua: tiradera-moduluak ditu.

Busbar konpartimendua: armairuaren atzeko aldean edo goiko aldean kokatuta dago, barra nagusien eta banaketaren barne.

Kableen konpartimendua: armairuaren alboan dago, kanpoko kableen konexioetarako.

MNS-k erresistentzia handiko plastikozko funtzio anitzeko panelak ere erabiltzen ditu, barra horizontalak eta bertikalak modu eraginkorrean isolatuz eta konpartimentuen arteko arkuak saihestuz.

Parametro Teknikoak

Segurtasun Diseinua

Erabilera bitartean, etengailuek segurtasun pertsonala eta ekipoen babesa oso kontuan hartu behar dituzte. Shangming-en produktuek kalitatezko zazpi ikuskapen prozesu egiten dituzte fabrikatik irten aurretik, segurtasun-diseinu garrantzitsu guztiak indarrean daudela ziurtatzeko, nazioarteko eta etxeko estandarrak betez, hala nola IEC 61439-1 / GB 7251.1, eta ziurtagiri-dokumentu osoa eta proba-txostenak emanez.

Isolamendu osoa: MNS tentsio baxuko etengailuak metalezko plakak erabiltzen ditu unitate funtzionalaren konpartimendua, busbar konpartimendua eta kableen konpartimendua guztiz isolatzeko. Matxuraren energia konpartimentu honetan mugatuta dago, ez du ondoko zirkuituetan eraginik eta faila-arkuen hedapena saihestuz.

Bost aldiz blokeoa: deskarga elektrikoa edo giza akatsak eragindako ekipoen kalteak ekiditen ditu.

Tiradera konektatuta dagoen posiziotik bakarrik atera daiteke etengailua irekita dagoenean; interblokeatzeko haga mekanikoak bultzatzeko mekanismoa blokeatzen du. → Kargapean zirkuitu nagusia irekitzea eta ixtea eragozten du.

Unitate funtzionalaren konpartimenduko atea eta tiraderaren posizioa elkarri lotuta daude; atea ezin da ireki tiradera guztiz ateratzen ez bada; busbar/kable konpartimentuak tresna bereziak behar ditu irekitzeko. →Energizatutako konpartimentuetan ustekabean sartzea eragozten du

Lurreratze-etengailua eta etengailu nagusia mekanikoki blokeatuta daude; lurrerako etengailua ezin da itxi zirkuitu nagusia dinamizatzen denean. →Energiatuta dagoen bitartean lurrerako hariak konektatzea eragozten du

Lurreratze-etengailua itxita dagoenean, etengailu nagusia ezin da konexio-posiziora eraman. →Ekiditen du lurreko hariarekin konektatuta dagoen energeatzea.

Aukerako tekla interblokeatzea edo logika elektronikoa elkarlokatzeak funtzionamendu-sekuentzia zuzena bermatzen du. → Etengailuak ustekabean irekitzea eta ixtea eragozten du.

Akatsen presioa arintzeko: MNS armairua presioa arintzeko kanal dedikatu batekin diseinatuta dago. Barneko ustekabeko zirkuitulaburra gertatuz gero, tenperatura altuko eta presio handiko gasa gorantz isurtzen da, aurrean dauden operadoreak babestuz eta IEC 61641 arku-matxuraren proba-baldintzak betez.

Zein industriarentzat gomendatzen dugu MNS tentsio baxuko etengailu erretiratugarria?

1. Industria Petrokimikoa

Industria petrokimikoak etengabeko produkzioa behar du eta ezin du jasan argindar etenaldi luzeak. Funtzionamendu-baldintzek motor-zirkuitu ugari, karga-ahalmen handiak eta maiz abiarazteak dituzte. Konmutagailu finkoak arriskutsuegia da eta mantentze-kostu handiak eragiten ditu.

MNS switchgear-en tiradera motako unitateek zuzeneko mantentze-lanak ahalbidetzen dituzte ingurune seguru batean, zirkuitu isolamendu argia eskaintzen dute, istripuen eragina murrizten dute eta hedapena eta hobekuntzak errazten dituzte.

2. Eskala Handiko Fabrikazioa

Eskala handiko manufaktura-industriek, hala nola, altzairua, zementua eta automobilgintza-fabrikak etengabe funtzionatzen dute motor-karga trinkoekin eta eskala handiko sistema elektrikoekin.

MNS-k MCC eskemak onartzen ditu, zirkuituak estandarizatzen ditu eta mantentze eta ordezkapen azkarrak egiteko aukera ematen du. Unitate funtzionalak pixkanaka gehi daitezke ekoizpen-lerroak zabaltzen diren heinean. Etorkizunean ekoizpena zabaltzeko asmoa baduzu eta epe luzerako erabilera eskatzen baduzu, MNS switchgear egokia da.

3. Datu Zentroak eta Merkataritza Konplexu Handiak

Aplikazio hauek potentziaren jarraipenerako eskakizun oso handiak dituzte, karga banaketa trinko eta konplexuarekin, monitorizazio adimenduna eta kudeaketa zonakatua behar dutenak. Elektrizitatearen etenaldiak galera ekonomiko handiak eragin ditzake.

MNS-k zonifikazio argia, elikatze-horniduraren egitura seguruagoa eta monitorizazio modulu adimendunak integratzeko gaitasuna eskaintzen du, mantentze-lanak sistema orokorrari eragiten ez diola ziurtatuz.

4. Udal Azpiegitura

Metroak, aireportuak, ospitaleak, araztegiak, etab.

Elikatze-horniduraren egonkortasuna azpiegituren bizibidea da, zonakako kontrola eta mantentze-lanaren ondoren berreskuratze azkarra eskatzen du. MNS-k unitate funtzionalak ordezkatzeko aukera ematen du, argindar etenaldi txikiekin ere.

5. Energia eta Energiaren Industria

Zentraleko sistema osagarriak, haize- eta eguzki-energia banatzeko sistemak eta azpiestazioen behe-tentsioko aldeak. Eszenatoki hauek segurtasun maila eta sistemaren fidagarritasun eskakizun handiak dituzte. MNSren egitura partizionatuak eta tiradera motako unitateek hobeto betetzen dituzte diseinu estandarrak.
