JXF Behe-tentsioko Banaketa Kutxa Integratua

JXF tentsio baxuko banaketa-kutxak hotzean ijetzitako altzairuzko xaflaz eginda daude, tolestuta eta soldatuta, gainazalean ihinztadura elektrostatikoko erretxina epoxi-tratamenduarekin, estetikoki atseginak eta iraunkorrak izan daitezen. Shangming-ek, banaketa-kutxen fabrikatzaile eta hornitzaile gisa, bezero berriei zein lehendik daudenei eskain diezaiekeen produktu mota bat da hau. I+G eta pertsonalizazio gaitasun integralak ditugu; mesedez, lasai bidali zure eskakizunak.

Bidali kontsulta

Produktuaren Deskribapena

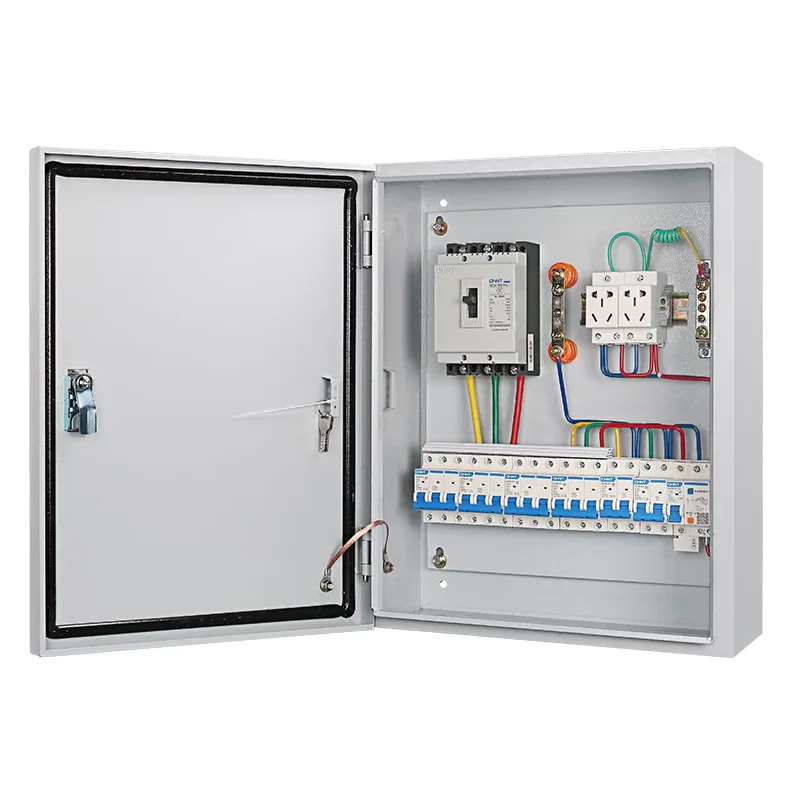

JXF tentsio baxuko banaketa-kutxa integratua Shangming Factory-k diseinatu eta fabrikatutako kalitate handiko produktua da. IP55 babes kalifikazioa du, hainbat ekipamendu elektriko instalatzeko barne muntatzeko oinarri bat eta 110 gradu baino gehiago irekitzen den eta malgutasunez biratzen den atea du.

Egitura Ezaugarriak

Materiala: JXF tentsio baxuko banaketa-kutxak hotzean ijetzitako altzairuzko plakaz eginda daude, hauts estaldura elektrostatikoarekin, korrosioarekiko erresistentzia eta eguraldiarekiko erresistentzia handia eskaintzen dutenak.

Babes kalifikazioa: IP40; IP54 pertsonalizatu daiteke zure proiektuaren eskakizunak betetzeko. Babes handia lortzeko, kutxaren ertzak zigilatze-zerrendekin hornituta daude, hautsaren eta urarekiko erresistentzia bikaina eskaintzen dutenak.

Instalazio-metodoa: instalazio-aukera malguak onartzen ditugu, zure beharren arabera zehaztutakoak. Horman, sartzean edo lurrean muntatutako instalazioak onartzen dira.

Barne-diseinua: Banaketa-kutxak muntaketa-plaka mugikor bat dauka, osagaiak zirkuitu-eskemaren arabera libreki antolatu ahal izateko.

Zeintzuk dira JXF tentsio baxuko banaketa-kutxen aplikazioak?

JXF tentsio baxuko banaketa-kutxak behe-tentsioko terminal eta adar-zirkuituaren potentzia banatzeko erabiltzen dira, argiztapena, potentzia, ekipoen kontrola eta kanpoko energia beharretara egokitzeko.

1. Terminaleko Potentzia Banaketa

JXF-ren oinarrizko aplikazio ohikoena banaketa armairu nagusitik energia ateratzea eta eremu edo ekipo zehatzetara banatzea da.

Erlazionatutako eszenatokiak:

Solairuaren banaketa: bulego-eraikinetan edo etxebizitza-eraikinetan, solairu bakoitzeko energia-transferentzia gisa balio du.

Tailerreko Potentzia: Industria gune bateko makina jakin bati energia emateaz arduratzen da.

Aldi baterako boterea: Eraikuntza guneetan edo erakusketa-lekuetan, aldi baterako energiarako sarbide-puntu fidagarri gisa balio du.

2. Motor kontrola eta abiaraztea

Barne-espazio sakona eta JXF kutxen diseinu malgua dela eta, ezin hobeak dira kontaktoreak eta errele termikoak sartzeko.

Erlazionatutako eszenatokiak:

Ur-ponpenen kontrola: su-ponpen eta ur zikinen ponpen aldaketa automatiko/eskuz kontrolatzeko erabiltzen da.

Haizagailuaren abiaraztea: Industri lantegietan edo lurpeko aparkalekuetako aireztapen sistemen kontrola.

Abiarazle biguna/Maiztasun aldakorreko unitatearen konbinazioa: abiarazle leun txikiak edo maiztasun aldakorreko unitateak integratutako motorra abiarazte-gelditzea eta abiadura erregulatzea ahalbidetzen du.

3. Argiztapena eta Paisaia Kontrola

Kanpoko farolaren kontrola: ordu-etengailuekin edo sentsore fotosentikorrekin funtzionatzen du hiriko errepideetan edo industria-parkeetan farolak piztea automatikoki tenporatzeko.

Paisaia-argiztapena: kanpoaldeko argiteria eta iturri-sistemak eraikitzeko elikadura-hornidura kudeatzen eta babesten du.

Larrialdi-argiztapena: larrialdi-egoeretan, suteak adibidez, larrialdi-argiak indarrez aktibatzen ditu suteen babes-sistemak.

4. Suteen babesa eta hondamendiak prebenitzeko lotura

Kea ateratzeko haizagailuaren kutxa: suteen alarma-seinaleak jasotzen ditu eta indarrez aktibatzen du kea ateratzeko haizagailua.

Fire Hydrant Monitorizazioa: suteen aurkako sistemaren uraren presioa edo egoera kontrolatzen du eta denbora errealeko feedbacka ematen du.

5. Kontrol Integratua eta Behe Tentsioko Sistema Integrazioa

PLC/Kontrol Kutxa: barnean kontrolagailu logiko programagarri bat dauka, industriako produkzio-lerro automatizatuen kontrol logikorako.

Komunikazio-konbergentzia: JXF tentsio handiko kutxa bat den arren, hainbat sentsoreren transmisoreak eta datuak eskuratzeko moduluak instalatzeko ere erabiltzen da, kontrol digital integratua lortuz.

Produktuaren zehaztapenak

Izena	Zehaztapenak	Zabalera	Altuera	Sakonera
JXF oinarrizko kutxa	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Ohiko matxurak eta konponbideak

Matxura fenomenoa

Arrazoi posibleak

Irtenbidea

Etengailu nagusia piztu da eta ezin da berrezarri

- Irteerako linean zirkuitulaburra edo gainkarga

- Hondar-korrontearen babesa piztu da

- Etengailuaren akats mekanikoa

①Deskonektatu irteerako linea bakoitza banan-banan, akatsen zirkuitua konpontzeko;

②Sakatu "Berrezarri" botoia eta saiatu zirkuitua ixten;

③Zirkuitua oraindik ezin bada itxi, ordeztu etengailu nagusia.

Irteerako linea batek ez du potentziarik

- Ibilbide honetan miniaturazko etengailua piztu da.

- Kableatu solteak edo erreak.

- Erabiltzailearen aldetik zirkuitulaburra.

①Egiaztatu dagokion MCB-a piztu den; berrezartzeak arazoa konponduko du.

②Potizioa itzali ondoren, egiaztatu kablearen terminalak oxidatuta dauden edo solteak dauden.

③ Jarri harremanetan erabiltzailearekin barne kableatuaren arazoak konpontzeko.

Ihes-korrontearen babesa maiz abiaraztea

- Linearen isolamenduaren zahartzea

- Gehiegizko ihes-korrontea gailu anitzetatik

- Hondar-korronte gailuan (RCD) bertan matxura

①Neurtu zirkuitu bakoitzaren isolamendu-erresistentzia megaohmetro bat erabiliz (> 0,5 MΩ izan behar du);

②Piztu loteetan ihes-korronte handiko ekipoak identifikatzeko;

③ Ordeztu hondar-korrontearen gailua (RCD) (A mota edo B mota gomendatzen da).

Potentzia erreaktiboaren konpentsazioa ez da funtzionatzen

- Kontrolagailua ez dago piztuta

- Kondentsadorea hondatuta

- Tentsio anormala

①Egiaztatu kontroladorearen elikadura-hornidura eta laginketa-korronte-transformadorea (CT);

② Neurtu kapazitate-balioa multimetro batekin (desbiderapena >% 10 bada, ordeztu egin behar da);

③Itxaron tentsioa normaltasunera itzultzen den arte etenketa automatikoa baino lehen.

Elektrizitate kontagailuaren irakurketa anormalak

- CT polaritatea alderantzikatua

- Neurketaren kablearen errorea

- Kontagailuaren matxura

①Egiaztatu izen bereko CT terminala (P1 busbarrari begira);

② Birkoneatu neurketa zehaztapenen arabera;

③ Jarri harremanetan elikadura hornidura bulegoarekin kontagailua egiaztatzeko edo ordezkatzeko.

Kondentsazioa/herdoila itxitura barruan

- Zigilatzeko zerrendaren zahartzea

- Arnasketa-balbula edo berogailurik ez izatea

- Epe luzerako hezetasun handiko ingurunea

① Ordeztu atea zigilatzeko zerrenda;

② Instalatu deshezegailu adimendun bat edo berogailua;

③Garbitu metatutako ura eta aplikatu herdoilaren aurkako pintura.
