XL-21 Behe ​​Tentsioko Potentzia Banatzeko Kabinetea

XL-21 Tentsio Beheko Potentzia Banatzeko Kabinetea Shangming Txinako fabrikatzaileak eskaintzen du. Produkzio-gaitasun osoak ditugu hilero 3.000 unitatetik gorako ekoizpen-gaitasunarekin. Marrazki pertsonalizatuak, osagaien kontratazioa eta fabrikako probak onartzen ditugu. Edozein unetan gurekin harremanetan jar zaitezke irtenbide bat garatzen hasteko.

Produktuen Egitura

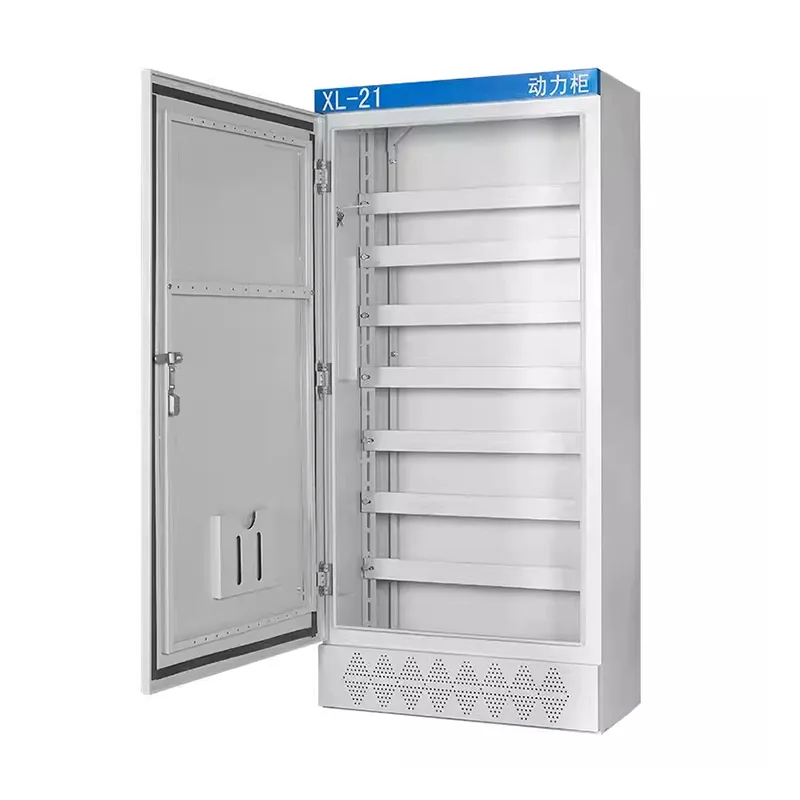

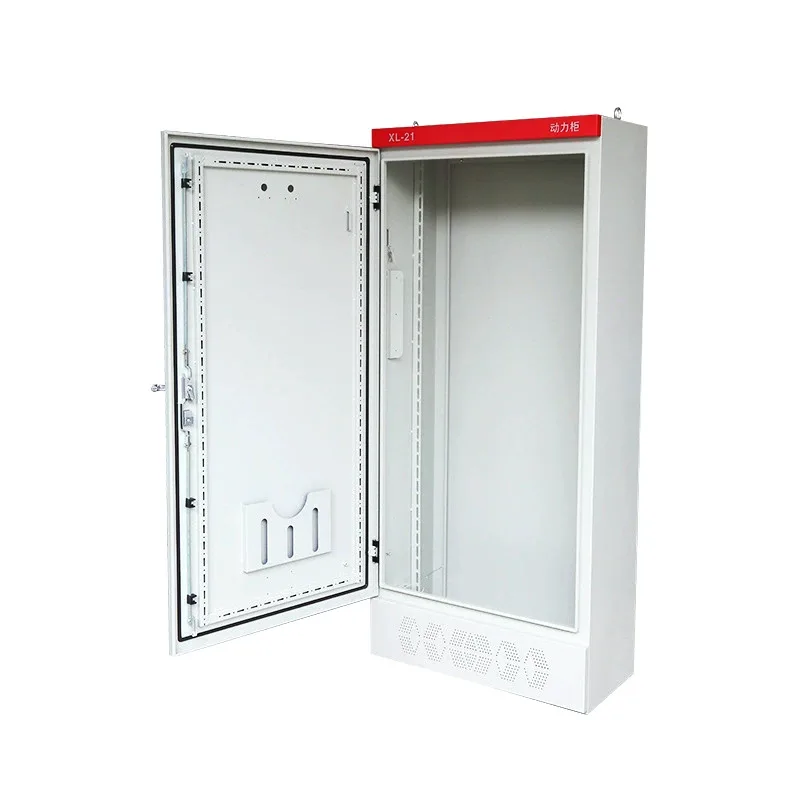

XL-21 tentsio baxuko potentzia banatzeko armairuak egitura-diseinu guztiz itxia, finkoa eta partikatutakoa du, sinpletasuna, fidagarritasuna eta mantentze-erraztasuna lehenetsiz.

1. Kabinetearen kanpoaldea

XL-21 armairua hotzean ijetzitako altzairuzko xaflaz egina dago, tolestuta eta soldatuta, eta etengailu astunak eta busbarrak eusteko zurruntasun nahikoa eskaintzen du. Babes-atea irekiera bakarreko diseinua da, 110°-tik gorako irekiera angelua duena. Poliuretanozko zigilatzeko zerrendak ateen ertzetan jartzen dira hautsaren aurkako errendimendua hobetzeko.

Barruko alboek zulodun profil bertikalak dituzte, habeak eta muntatzeko plakak osagaien neurrien arabera doitzea erraztuz.

2. Barne Diseinua

XL-21 espazio bakar eta integratua den arren, hainbat eremu funtzionaletan banatzen da:

Goiko busbarren eremua: sarrerako barra nagusia armairuaren goiko aldean dago, isolatzaileekin bermatuta, eta kobrezko barren luzapen horizontala edo bertikala eusten du.

Osagai Zentralaren Eremua: Nukleoaren eremua da, deskonexio-etengailuak, etengailuak, kontaktoreak, errele termikoak, etab.

Beheko kableatu-eremua: behealdean espazio zabala eskaintzen da kableak sartzeko, eta neutro eta lurreko busbar dedikatuak sartzen dira.

3. Beheko eta kable bidezko sarrera/irteera diseinua

Banaketa-armairuaren behealdean panel handi eta desmuntagarri bat dago, kable kopuruaren arabera irekidurarekin pertsonaliza daitekeena eta kable-zorroekin erabil daitekeena.

50-100 mm-ko altuera duen altzairuzko oinarri bat jar daiteke armairuaren altuera lurretik handitzeko, hezetasunaren babesa eskainiz eta orga jasotzaileak maneiatzea erraztuz.

Produktuaren Abantailak

1. Aplikazio zabala

XL-21 tentsio baxuko potentzia banatzeko kabineteak tentsio baxuko potentzia banatzeko kabinete klasiko bat dauka. Bere teknologia helduak eta estandarizazio altuak oso erabilia izan da fabriketan, eraikuntza proiektuetan eta udal proiektuetan, bere fidagarritasuna denbora luzean frogatuta dagoelako.

2. Potentzia-karga banatzeko egokia

Fabrikatzaile profesional gisa, Shangming-ek elikatze-sistemak diseinatzen ditu motor, ponpa, haizagailu eta beste elektrizitate-ekipoetarako. Produktuek korronte garraiatzeko ahalmen bikaina dute, etengabe funtziona dezakete eta karga handiko aplikazioen eskakizunak asetzen dituzte.

3. Sendoa eta iraunkorra

Hainbat material eskuragarri daude, besteak beste, karbono altzairua, altzairu galbanizatua eta altzairu herdoilgaitza. Erabilitako materiala edozein dela ere, armairuaren egitura-diseinuak nahikoa indar eta talka-erresistentzia bermatzen du, eta epe luzerako ingurune industrialetan erabiltzeko egokia da.

4. Mantentze erosoa

Potentzia-armairuaren barne osagai elektrikoak zirkuitu argiekin sistematikoki antolatuta daude. Eskuineko ate bakarra du, eta aiztoaren etengailuaren funtzionamendu-heldulekua dauka armairuaren aurrealdean dagoen goiko eskuineko zutabean. Neurketa-tresnak eta seinale-elikatze-hornidurak atean muntatuta daude, atea irekita dagoenean esposizio osoa emanez, ikuskatzeko eta mantentze-lanak errazteko.

5. Bateragarritasun sendoa

Gure XL-21 behe-tentsioko banaketa-armairua malgutasunez konfigura daiteke osagai elektriko nagusiekin, hala nola etengailuak, kontaktoreak eta errele termikoekin, hainbat kontrol eta babes eskemetara egokituz, proiektu ezberdinen beharrak asetzeko.

6. Kostu Abantaila

Tiradera-armairuak bezalako egitura konplexuekin alderatuta, XL-21 banaketa-armairuak egitura sinplea eta fabrikazio-kostuak kontrolagarriak ditu, eta kostu-eraginkortasuna eta egonkortasuna eskakizun handiak dituzten proiektuetarako aproposa da.

Zeintzuk dira XL-21 Banaketa-armairuaren instalazio-ingurunearen baldintzak?

XL-21 Tentsio Beheko Potentzia Banatzeko Kabinete hau, batez ere, hiru hari eta lau hari trifasikoko elektrizitate sistemetan erabiltzen da, 50Hz-ko maiztasun katearekin eta 500V-tik beherako tentsioarekin potentzia eta argiztapena banatzeko. Zure proiektua edo benetako instalazioa hasi aurretik, instalazio-ingurunea zehaztu dezakezu. Fabrikatzaile gisa, iradokizun hauek eskaintzen ditugu:

1. Giro-tenperatura

Funtzionamendu tenperatura normala: -5 ℃ eta + 40 ℃;

24 ordu baino gehiagoko batez besteko tenperatura: +35 ℃ baino gehiago;

Biltegiratze eta garraio tenperatura: -25 ℃ eta + 55 ℃ (epe laburrean);

Oharra: tenperatura altuko ingurune batean instalatuta badago, aireztapen hobetua edo murrizketaren diseinua beharrezkoa da.

2. Altuera

Instalazio-altuera 2000 metro baino txikiagoa edo berdina izan behar da.

2000 metrotik gora, estandarren arabera murriztu behar da.

3. Hezetasun erlatiboa

+40 ℃-ko instalazioaren giro-tenperaturarekin, hezetasun erlatiboak % 50 ≤ izan behar du.

Tenperatura baxuagoetan hezetasun handiagoa onartzen da.

4. Instalazioaren kokapena

XL-21 potentzia-armairua barrualdean instalatzeko soilik da.

Debekatuta dago: itzalik gabeko kanpo-eremuetan, gas edo hauts leherkorrak dituzten toki arriskutsuetan, ingurune oso korrosiboetan edo hauts larria edo hauts eroalea duten tokietan.

5. Baldintza mekanikoak eta bibrazioak

Instalazio-inguruneak bibrazio edo kolpe handirik gabe egon behar du. Bibrazio-maiztasuna ≤ 10 Hz, azelerazioa ≤ 0,5g. Instalazioaren oinarriak egonkorra izan behar du, plataforma bera motor handiekin edo estanpazio-ekipoekin partekatzea saihestuz.

Instalatu ondoren, armairua bertikalki mantendu behar da funtsean, okertu bertikala ≤ 5° batekin, bestela funtzionamendu-mekanismoaren iraupena eragingo du.

6. Aireztapena eta Beroa Xahutzeko Espazioa

Mantentzeko sarbidea armairuaren aurrealdean eta atzealdean eman behar da. Aurrealdeko funtzionamendu-azalera ≥ 0,8 m izan behar da, 1,0 m gomendatzen da. Atzeko aldean mantentze-lanak behar badira, ≥ 0,8 m behar dira. Armairuaren goiko aldea sabaitik 0,5 m-ra egon behar da gutxienez. Hainbat armairu elkarren ondoan jartzen direnean, ez da tarterik behar haien artean; zuzenean munta daitezke. Hala ere, aireztapen-lekua utzi behar da ilara osoaren bi muturretan.

7. Suteen Prebentzio eta Segurtasun Baldintzak

Instalazio-eremuak sukoia ez den egitura izan behar du. Material sukoiak eta lehergarriak ez dira gorde behar instalazio-gunetik metro 1era.

Lurrak laua eta lehorra izan behar du. Lurretik 100-200 mm-ra hormigoizko zimendu bat eraikitzea gomendatzen da, ura sartzea saihesteko.

8. Ingurune elektromagnetikoa

Instalazioaren kokapena potentzia handiko maiztasun-bihurgailuetatik eta maiztasun handiko ekipoetatik urrun egon behar da, bigarren mailako kontrol-zirkuituekin interferentziak saihesteko. Interferentzia elektromagnetiko handiak egonez gero, gomendatzen da kontrol-lerroetarako kable blindatua erabiltzea eta kable-erroi bereizi batean jartzea.
