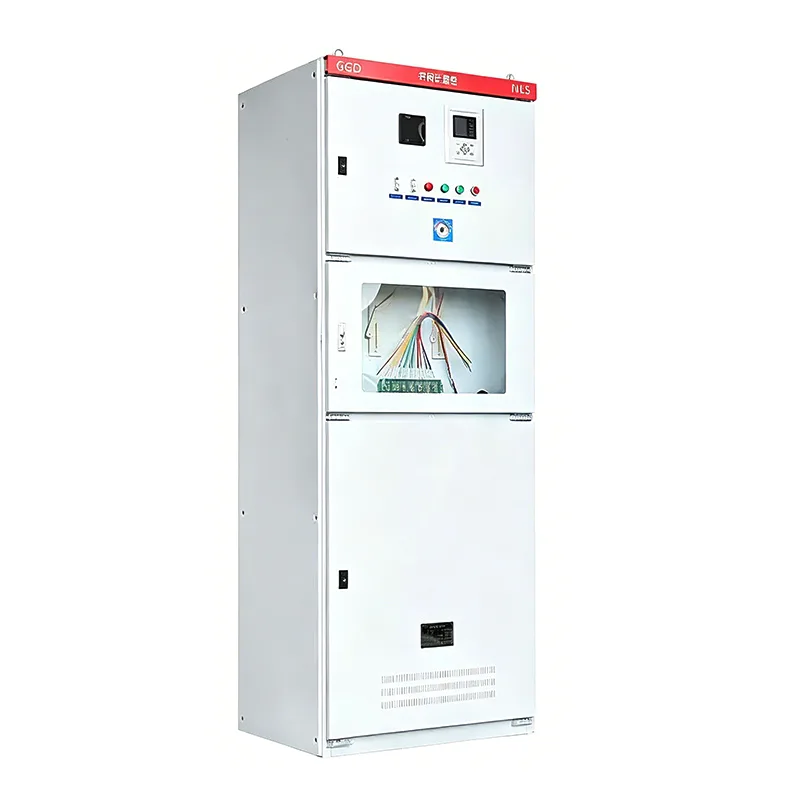

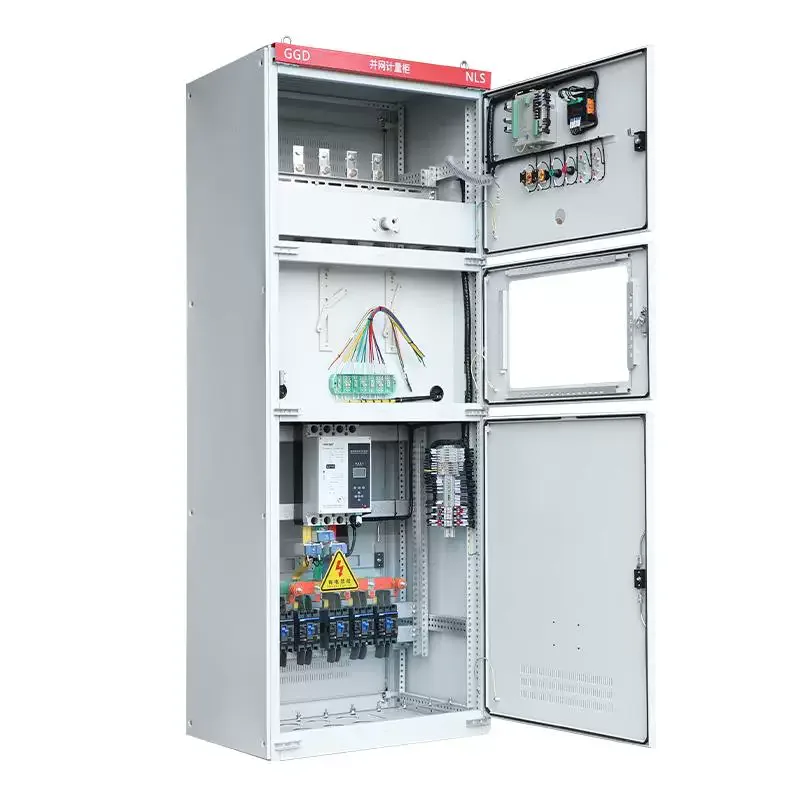

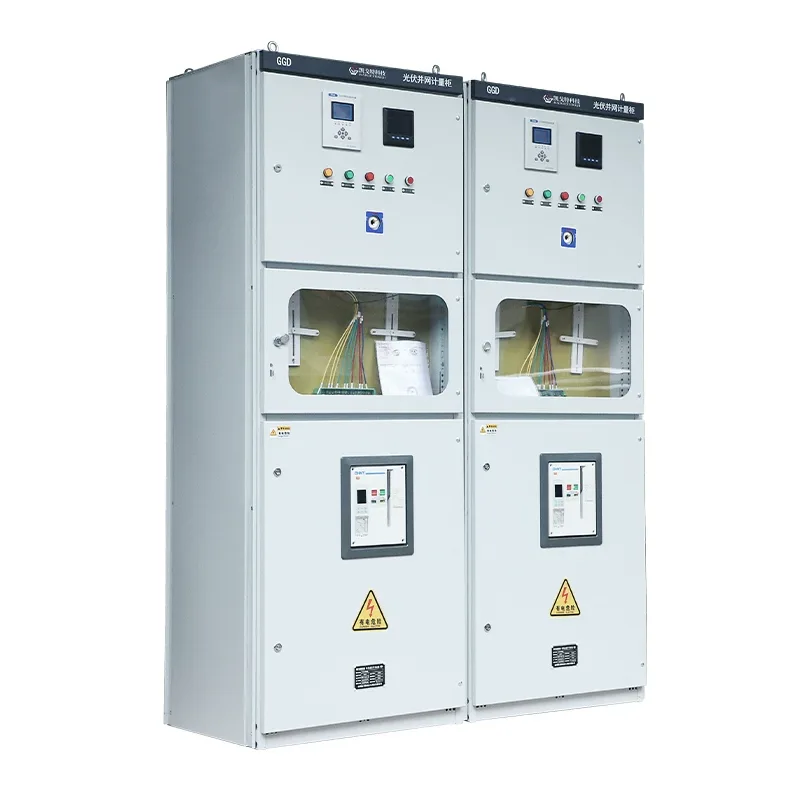

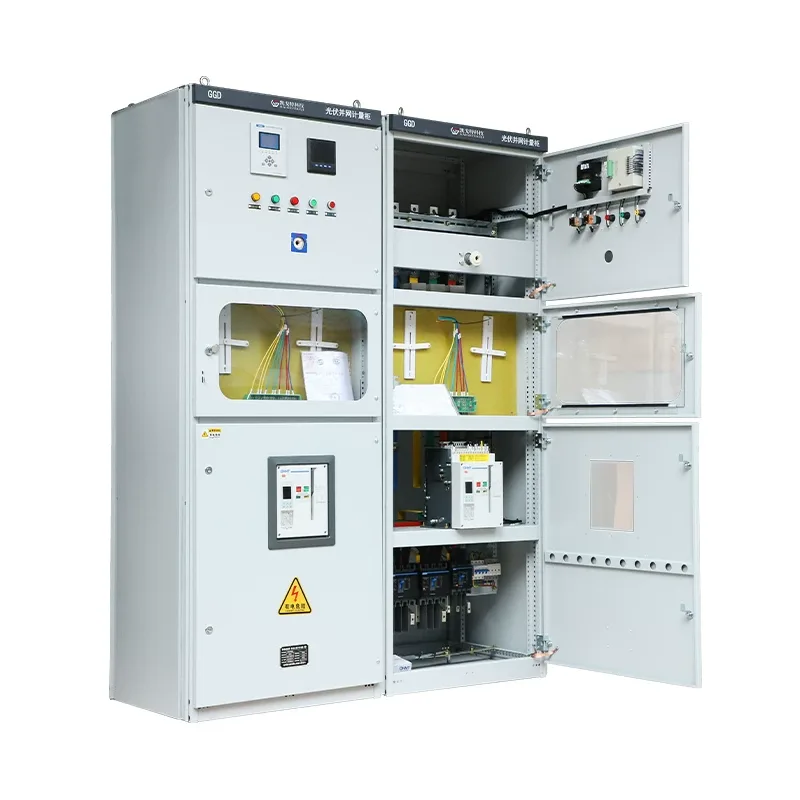

Sare fotovoltaikoa konektatutako armairua

Sare fotovoltaikoek konektatutako armairuek funtsezko eginkizuna dute babesean, neurketan, isolamenduan, uharteen aurkako eta datuen trukean. Shangming fabrikatzaile profesionalak diseinatu eta fabrikatzen ditu. Berme bat eskaintzen dugu eta zure eskaerarekin batera dokumentazio eta ziurtagiri osoa emango dizugu.

Zeintzuk dira sare fotovoltaikoarekin konektatutako armairu baten funtzioak?

Potentzia-bilketa: PV sarera konektatutako armairuak kate inbertsore batetik edo gehiagotik AC potentziaren irteera biltzen du.

Segurtasun-isolamendua: Sarea mantentze-lanean dagoenean edo FV sistemak gaizki funtzionatzen duenean, korronte-hornidura etengailuen edo etengailuen bidez fisikoki deskonektatzen du, langileen eta ekipoen segurtasuna bermatuz.

Babes-funtzioak: PV sarera konektatutako armairuak gainkorronte, gaintentsio, azpitentsio eta maiztasun anomalien aurkako babesa du. Garrantzitsuena, uharteen aurkako babesa dauka, sareko konexio-puntua automatikoki deskonektatzen du sare nagusiak alderantzizko potentzia transmisioa eta mantentze-langileentzako deskarga elektriko potentziala saihesteko huts egiten duenean.

Neurketa eta monitorizazioa: ekipoak elektrizitate kontagailu bat dauka barneratuta, normalean bi norabideko kontagailu bat, sortutako eta kontsumitutako elektrizitatea erregistratzen duena.

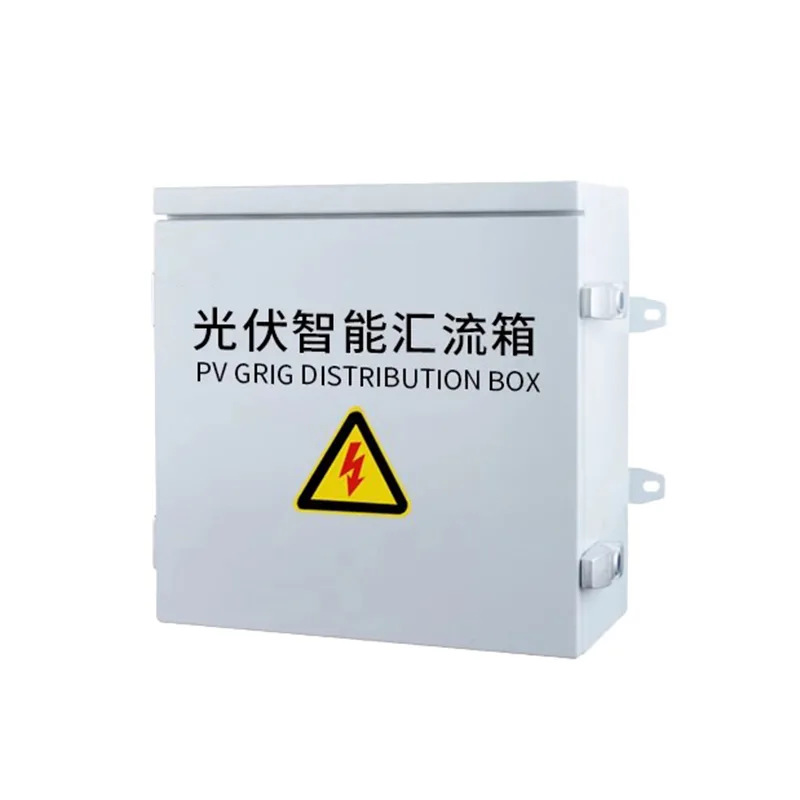

Sare fotovoltaikoarekin konektatutako armairuaren eta konbinatzaile fotovoltaikoen kutxa baten arteko aldea

Instalazio-neurriak

Sarearekin konektatutako armairu fotovoltaiko bat instalatzean, transformadore edo banaketa-armairu nagusitik ahalik eta gertuen instalatu behar da. Kable laburragoak tentsio jaitsiera txikiagoa eragiten du. Kablea luzeegia bada, sareko konexio puntuko tentsioa igo egingo da potentzia gailurra sortzen denean, inbertsorearen gaintentsioaren babesa eraginez eta maiz eten egingo da.

Kanpoko sarera konektatuta dauden kutxetan, guztiz debekatuta dago eguzki-argia zuzenean instalatzea. Tenperatura altuek etengailua termikoki abiaraztea eragin dezakete, faltsuak abiarazteak eraginez. Eraikin baten iparraldeko horman kokapena aukeratzea edo eguzkitako itzala jartzea gomendatzen dugu.

Mesedez, ziurtatu armairuaren aurrean gutxienez 800-1000 mm-ko espazioa uzten dela, operadoreak larrialdietan deskonektatzeko etengailua azkar biratu dezakeela ziurtatzeko.

Ohiko galderak

G: Zergatik ibiltzen da sarera konektatutako armairuko etengailuak ustekabean eguerdian potentzia gailurra sortzen denean?

A: Ikertu beharreko arrazoiak:

Sareko gaintentsioa: hau da kausa ohikoena. Eguzki-energia sortzea eguerdian da indartsuena, eta inguruko elektrizitate-kontsumoa txikia bada, sarera konektatzeko puntuko tentsioa igoko da. Tentsioak sarera konektatutako armairuak ezarritako babes-muga gainditzen duenean, armairuak automatikoki piztuko du.

Tenperatura astintzea: sarera konektatutako armairuan bero xahutze txarra. Eguerdian korronte-fluxu handiak kabinetearen barne-tenperatura altuegia izatea eragiten du, etengailuaren babes termikoaren funtzionamendu okerra eragiten du.

Ezarpen desegokia: etengailuaren ezarpen-korrontea inbertsorearen irteera-korronte maximotik gertuegi dago.

Irtenbideak: Egiaztatu tentsio-erregistroak. Sareko tentsioa altuegia bada, jarri harremanetan elikadura-bulegoarekin transformadorearen txorrota jaisteko edo babes-ezarpenak doitzeko.

G: Zeintzuk dira sarera konektatutako armairuan gainditze babesa akatsa bada eta ordezkatzen ez bada?

E: Epe laburrean ez du energia-sorkuntzan eragingo, baina tximistaren babesa galduko du. Eguzki-zentralak gehienbat teilatu irekietan daude, non tximistaren indukzioa oso maiz gertatzen den. Eragindako tximistaren kasuan, tentsio altua sarera konektatutako armairuan zuzenean sartu eta inbertsorean sartu daiteke, ehunka mila Yuan balio duten osagaiak erretzea eraginez.

SPDren egoera leihoa gorri bihurtzen bada, berehala ordezkatu behar dela gomendatzen dugu.

G: Behe-tentsioko banaketa-armairu arrunt bat erabil al daiteke sare fotovoltaiko dedikatuarekin konektatutako armairua ordezkatzeko?

A: Ez, ezin da zuzenean ordezkatu. Banaketa-armairu arruntek ez dute neurketa bikoitzarik, uharteen aurkako babes-logikarik eta tentsio txikiko abiarazte funtzionaltasunik.

Elektrizitate-hornidura-bulegoak osagai fotovoltaiko espezifikoak ikuskatzean zentratuko da onarpen probetan. Behartutako ordezkapena egiten bada, proiektuak ez du onartuko.
