Ate bakarreko horman muntatutako itxitura elektrikoak nola onartzen duen eraikin adimendunaren hazkundea

Eraikin adimendunak banaketa elektrikoa, argiztapena, berokuntza, aireztapena, sarbideen kontrola eta energia kontrolatzeko sistemak nola antolatzen diren aldatzen ari dira. Funtzio horiek gero eta elkarri lotuta dauden heinean, horiek eusten dien azpiegitura fisikoak kontrol-gailu, komunikazio-interfaze eta zirkuitu elektriko gehiago jaso behar ditu eraikin gero eta mugatuagoetan. Itxitura elektrikoek, beraz, eraikin adimendunen diseinuaren zati garrantzitsu bat izaten jarraitzen dute, osagai elektrikoentzako kokapen definitua eskaintzen duten bitartean ekipamenduen babesa, mantentze-sarbidea eta sistemaren antolaketa onartzen duten bitartean.

Eraikin adimendunen garapena azpiegitura elektrikoa birmoldatzen ari da

Eraikinen automatizazio modernoa tradizionalki bereizita diseinatu eta funtzionatzen ziren sistemen arteko koordinazioaren araberakoa da. Argiztapen-kontrolek, HVAC ekipamenduek, sarbidea kontrolatzeko gailuek, suteen aurkako segurtasun-interfazeek eta energia kudeatzeko sistemek informazioa truka dezakete eraikinen kudeaketa-plataformen bidez. Integrazio honek argi egituratutako instalazio elektrikoen garrantzia areagotzen du, batez ere merkataritza-eraikinetan, bulegoetan, egoitza-multzoetan, ospitaleetan eta industria-instalazioetan.

Trantsizioak ez du gailu digital gehiago gehitzea besterik ez. Era berean, potentzia banaketa, kontrol kableatua, ekipoen bereizketa, beroa xahutzea eta ikuskatzeko sarbidea arretaz kontuan hartzea eskatzen du. Osagai elektrikoak antolatu behar dira instalazio-taldeek zirkuituak identifikatu ahal izateko, konexioak trazatu eta mantentze-lanak egin ditzaten aldameneko sistemak alferrik eten gabe.

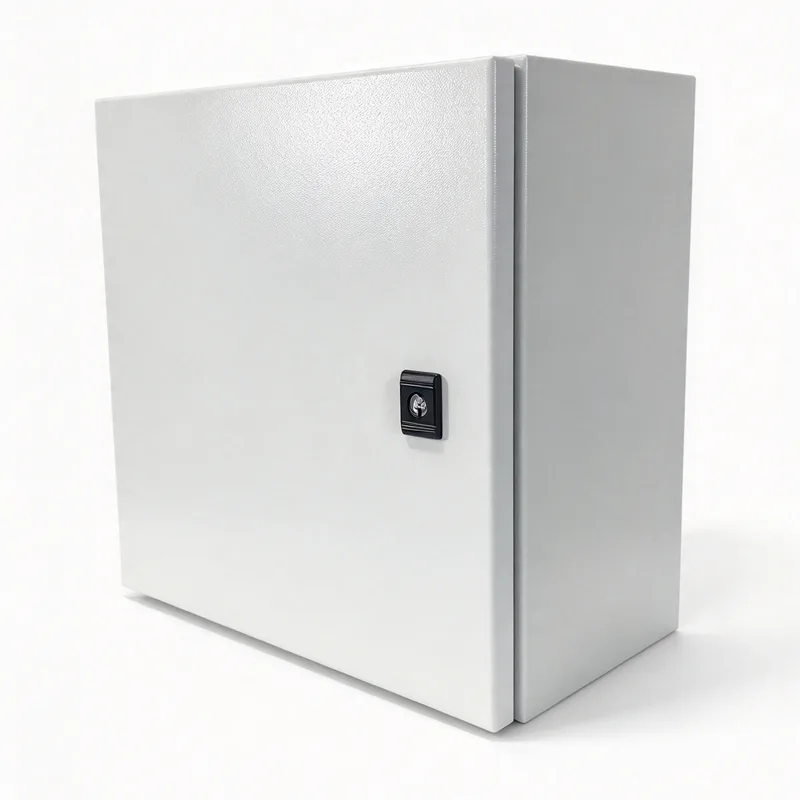

Testuinguru horren barruan,Ate bakarreko hormako itxitura elektrikoaItxitura-formatu praktiko bat adierazten du, instalazio elektriko edo kontrol-ekipoek etxebizitza dedikatu eta irisgarri bat behar duten instalazioetarako, solairu baliotsua okupatu gabe. Bere egokitasuna ekipoen dimentsioen, instalazio-ingurunearen, babes-baldintzen eta aurreikusitako sistemaren hedapenaren araberakoa da.

Horman muntatutako instalazioak espazio-murrizketak zuzentzen ditu

Espazioaren erabilera behin eta berriz kontuan hartzen da eraikin adimendunen proiektuetan. Baliteke ekipamendu elektrikoa instalatu behar izatea zerbitzu-korridoreetan, ekipamendu-geletan, zerbitzu-guneetan, lantegi-geletan eta kontrolatzen dituen sistemen ondoan izendatutako horma-espazioetan. Lurrean zutik dauden armairuak egokiak izan daitezke instalazio handiagoetarako, baina banaketa eta kontrol antolamendu txikiagoek horman muntatutako eraikuntzari mesede egin diezaiokete.

Itxitura bat horma egoki batean muntatzeak zoruko espazioa gorde dezake eta ekipamendu elektrikoentzako kokapen koherentea ezar daiteke. Kontrol-eremu anitz dituzten eraikinetan, antolamendu banatu batek kablearen ibilbide jakin batzuk laburtu ditzake eta tokiko ikuskapena erosoagoa izan daiteke. Abantaila hauek ez dira automatikoak: kableen bideratzea, sarbide-tarteak, egitura-euskarria eta barne osagaietara iristeko beharra ebaluatu behar da instalazio bakoitzean.

Ate bakarreko konfigurazioak sarbide zuzena eskaintzen du itxitako ekipoetarako. Irekitzeko noranzkoak, erabilgarri dagoen laneko sakeak, bisagra antolamenduak eta ateak atxikitzeko mekanismoak eragina izan dezakete teknikariek terminalak ikuskatzeko, osagaiak ordezkatzeko edo zirkuituaren identifikazioa egiaztatzeko. Xehetasun praktiko hauek bereziki garrantzitsuak dira itxiturak zerbitzu-eremu estuetan edo beste eraikin-sistema batzuen ondoan instalatzen direnean.

Ekipamenduen babesa funtsezkoa izaten jarraitzen du konektatutako eraikinetan

Konektibitateak ez du babes fisikoaren beharra murrizten. Kontrolagailuek, erreleek, zirkuituak babesteko gailuek, terminal-blokeek, elikatze-iturriek eta komunikazio-osagaiek hautsak, hezetasunak, ustekabeko kontaktuak, bibrazioak edo tenperatura-aldaketek eragin dezakete. Itxitura batek osagai horien inguruan muga fisiko bat ezartzen laguntzen du, baina babes-maila bere eraikuntzaren eta egiaztatutako ingurumen-kalifikazioaren araberakoa da.

Itxituraren materialak, atearen zigiluak, kableen sarreraren antolamenduak, muntatzeko metodoak eta aireztapenaren diseinuak eragina dute kokapen jakin baterako egokitasuna. Barneko elektrizitate-gela garbi bateko instalazioak baldintza desberdinak aurkezten ditu erabilgarritasun-espazio heze batean, hautsez betetako landare-gela batean edo agerian dagoen kanpoaldean. Zehaztutako sarrera-babesaren kalifikazioa, beraz, gunearen benetako baldintzekin bat etorri behar da, itxituraren itxuratik suposatu beharrean.

Kudeaketa termikoa beste kontu garrantzitsu bat da. Eraikin adimendunen kontrolek hainbat elikadura-iturri, etengailu-gailu, komunikazio-modulu eta beroa sortzen duten beste osagai batzuk konbina ditzakete bolumen mugatuan. Beroa ezin bada behar bezala xahutzen, barne tenperaturak gora egin dezake eta osagaien errendimenduan edo bizitzan eragin dezake. Ekipoen karga, itxituraren dimentsioak, giro-tenperatura, tartea eta aireztapen-xedapenak elkarrekin ebaluatu behar dira diseinuan.

Integrazioak Etxebizitza Fisikoa baino gehiago eskatzen du

Eraikin adimendunaren itxitura batek barruan instalatutako gailuen eskakizun fisiko eta elektrikoetara egokitu behar ditu. Sareko kontrolagailuek komunikazio-kableak behar ditzakete, kommutatzeko ekipoek eta elikatze-iturriek tamaina egokia duten eroaleak eta terminal-antolamendu egokiak behar dituzten bitartean. Diseinatzaileek kableen bihurgune-erradioa, kableatuaren hodiak, eroaleen bereizketa, lurra, identifikazio-etiketak eta konexio-puntuetarako sarbide segurua kontuan hartu behar dituzte.

TheAte bakarreko hormako itxitura elektrikoaelementu horiek antolatzeko egitura zehaztu bat eskain dezake, baina itxiturak bakarrik ez du instalazio bat adimendun edo egoki bihurtzen. Automatizazio-gaitasuna hautatutako kontrol-gailuetatik, komunikazio-arkitekturatik, softwaretik, sentsoreetatik eta eraikinen kudeaketa sistema zabalagoarekin integratzen da. Etxebizitzak antolamendu hori onartzen du bere osagai fisikoak babestuz eta antolatuz.

Etorkizuneko aldaketen plangintza ere garrantzitsua da. Eraikin-sistemek okupazio-sentsore gehigarriak, energia-neurgailuak, argiztapen-zirkuituak edo komunikazio-interfazeak txerta ditzakete. Barne espazio egokia utziz eta kableatu-diseinu argia emateak aldaketak erraztu ditzake. Hala ere, hedapenak itxituraren gaitasun fisikoaren, kalifikazio elektrikoen, muga termikoen eta aplikagarriak diren segurtasun-baldintzen barruan egon behar du.

Arauak eta Egiaztapen Gida Itxitura hautatzea

Segurtasun elektrikoa eta muntaia egiaztatzea instalazioaren erosotasunarekin batera kontuan hartu behar dira. IEC 61439 serieak tentsio baxuko etengailuak eta kontrol-tresna multzoak zuzentzen ditu, eraikuntza, ezaugarri teknikoak eta egiaztapen-eskakizunak barne. IEC 61439-3:2024 berariaz pertsona arruntek ustiatu beharreko banaketa-taulak zuzentzen ditu bere esparruan. Instalazio jakin bat baldintza hauen menpe dagoen ala ez ekipoaren konfigurazioaren eta aurreikusitako aplikazioaren araberakoa da.

Itxitura bat ez da muntaketa estandar batekin betetzen dela deskribatu behar osagai elektrikoak gordetzeko erabiltzen delako soilik. Muntaia osoa, aurreikusitako erabilera eta dagozkion egiaztapen-baldintzak ebaluatu behar dira. Diseinatzaileek tokiko kode elektriko aplikagarriak, lurrerako antolamenduak, gehiegizko korrontearen babesa, laneko argibideak eta instalazio-argibideak ere kontuan hartu behar dituzte.

Eraikin adimendunetarako, dokumentazioa bereziki erabilgarria da, talde tekniko ezberdinek sistema anitz instalatu, aldatu eta mantendu ditzaketelako. Zirkuituen egutegi argiak, osagaien etiketak, kableatu-diagramak eta mantentze-erregistroak anbiguotasuna murriztu dezakete arazoak konpontzerakoan. Dokumentazio koherenteak potentzia elektrikoaren zirkuituak tentsio baxuko kontrol eta komunikazio konexioetatik bereizten laguntzen du.

Mantentze-lanak eta Bizi-zikloaren Plangintzak Eragin Diseinua

Eraikinen automatizazio-ekipoak instalazio baten bizitza operatibo osoan eskuragarri egotea espero da. Sentsoreak gehitu, kontrolagailuak ordezkatu, komunikazio-moduluak eguneratu eta konexio elektrikoak ikuskatu ahal izango dira sistemak eboluzionatu ahala. Identifikazio argia eta sarbide segurua onartzen duen itxitura-diseinu batek zeregin horiek erraztu ditzake, nahiz eta mantentze-emaitzak instalazioaren kalitatearen eta dokumentazioaren araberakoak izan.

Itxituraren kokapenak sarbide operatiboa eta ingurumen-esposizioa islatu behar ditu. Teknikariek atea ireki eta baimendutako lanak egiteko nahikoa tarte behar dute, instalazioak, berriz, larrialdi-bideak, ekipoen mugimendua edo eraikineko beste zerbitzu batzuk oztopatzea saihestu behar du. Kableen sarrerak beharrezkoak ez diren tentsioak mugatzeko eta ingurumena babesteko aurreikusitako maila gordetzeko antolatu behar dira.

Bizi-zikloaren plangintzak instalazioaren ingurunerako egokiak diren materialak eta akaberak hautatzea ere dakar. Korrosioaren esposizioak, garbiketa-prozedurek, hezetasunak eta balizko eragin mekanikoak epe luzerako egokitasunari eragin diezaiokete. Okupazio- edo kontrol-baldintzak aldatzen dituzten eraikinetarako, barne-antolamendua ikuskatzeko eta aldatzeko gaitasuna hasierako instalazioaren aztarna bezain garrantzitsua izan daiteke.

Itxitura trinkoek zeregin zehaztua dute eraikin adimendunen hazkundean

Eraikinen automatizazioaren hedapenak azpiegitura elektriko koordinatuen garrantzia areagotzen ari da, banaketa zentraleko ekipamenduetatik eremu indibidualak zerbitzatzen dituzten kontrol puntu txikiagoetara. Hormako itxiturek arkitektura hau onartzen dute, non tokiko ekipamenduek etxebizitza antolatua eta sarbide erosoa behar duten, baldin eta instalazio-baldintzak eta osagaien baldintzak egokiak badira.

TheAte bakarreko hormako itxitura elektrikoaDiseinu elektriko zabalago baten barruan elementu bat bezala ulertzen da hobekien eraikuntza adimendunaren teknologia autonomo bat baino. Bere balio praktikoa tamaina egokiaren, babes-kalifikazioaren, gogoeta termikoen, kableatuaren antolaketaren eta instalatutako ekipoarekiko bateragarritasunaren araberakoa da. Konektatutako eraikinek potentzia, kontrol eta monitorizazio funtzioak integratzen jarraitzen duten heinean, oinarrizko itxitura-baldintza hauek sistemaren segurtasunarekin, mantentze-gaitasunarekin eta epe luzerako malgutasun operatiboarekin oso lotuta jarraitzen dute.
