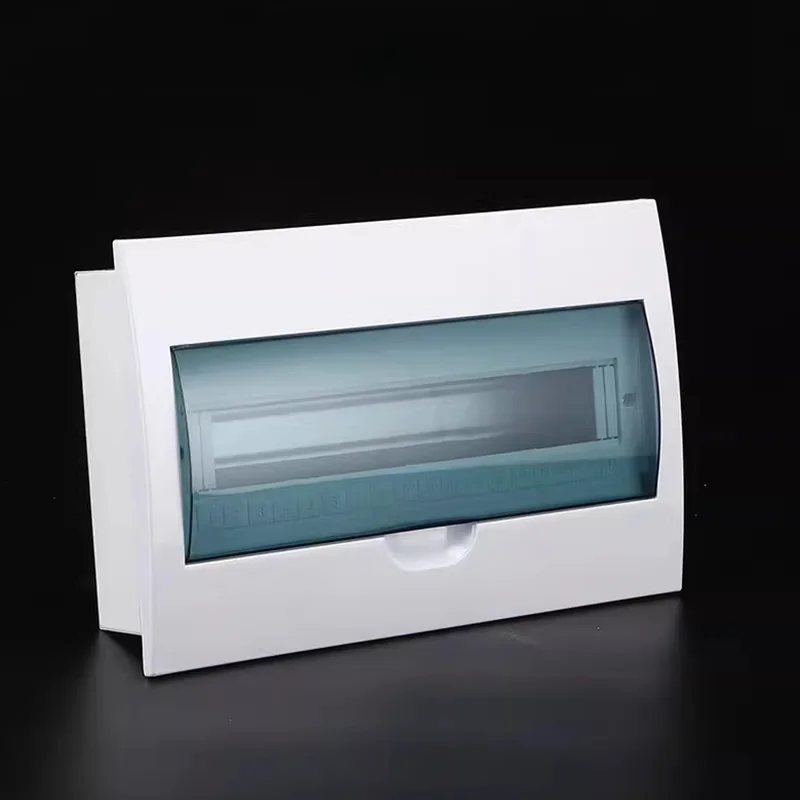

Zirkuitu Anitzeko Banaketa Kutxa trinkoa

Shangming zirkuitu anitzeko banaketa-kutxa trinkoen fabrikatzaile profesionala da, fabrikako zuzeneko salmenta eskaintzen du eta irtenbide pertsonalizatuak eta salmenta osteko zerbitzu integrala eskaintzen ditu. Produktu hau instalazio-espazio mugatua duten inguruneetarako egokia da, tamaina trinkoa eta dentsitate handiko barne-zirkuitu-diseinua dituena, zirkuitu anitzeko energia banaketa segurua ahalbidetzen du eremu mugatuetan eta kanpoko zirkuitu bakarreko kutxa anitzen beharra ezabatuz.

Oinarrizko Abantailak

Zure proiekturako potentzia banaketa miniaturizatua, modularra eta adimenduna nahi baduzu, zirkuitu anitzeko banaketa-kutxa trinkoak egokiagoak dira zirkuitu bakarreko kutxa tradizionalak edo banaketa-armairu handiak baino.

1. Espazio aurreztea

Banaketa-kutxa trinkoek diseinu mehea dute, 70-100 mm-ko sakonera estandarra dutenak, partizio arinetan, altzarien atzeko paneletan, ekipoen karkasetan edo ardatz elektriko estuetan erraz txertatzen dira, espazio minimoa okupatuz.

Espazio mugatuen barruan, zirkuitu-dentsitate handiak, 8-24 miniaturazko etengailu integratuz, instalazio-espazioaren % 60 baino gehiago aurrezten du zirkuitu bakarreko kutxa anitz banatzearen aldean.

Beharrezkoa izanez gero, hedapen paraleloa onartzen duten konfigurazioak pertsonaliza ditzakegu, konbinazio horizontalak ahalmen handiagoko banaketa-unitateak osatzeko aukera emanez.

2. Segurtasuna

Shangming-en banaketa-kutxen itxiturak kalitate handiko metalez eginda daude, altzairu galbanizaturako edo 304 altzairu herdoilgaitzerako aukerak dituztenak, sua hedatzea modu eraginkorrean kentzeko.

Zirkuitu bakoitzak gainkarga eta zirkuitu laburren babes independentea du, akatsen isolamendu zehatza bermatuz.

IP babesaren balorazioen estaldura zabala:

Barruko erabilera: IP20–IP40, hatzekin eta objektu arrotz solidoetatik babesten du.

Kanpoko edo hezeetako ingurunearen erabilera: IP54 metalezko karkasa, hautsaren aurkako eta zipriztintzeen aurkakoa, bainugeletarako, balkoietarako, kanpoko ekipamendu kaxetarako eta abarretarako egokia.

3. Instalazio eta Mantentze Erraza

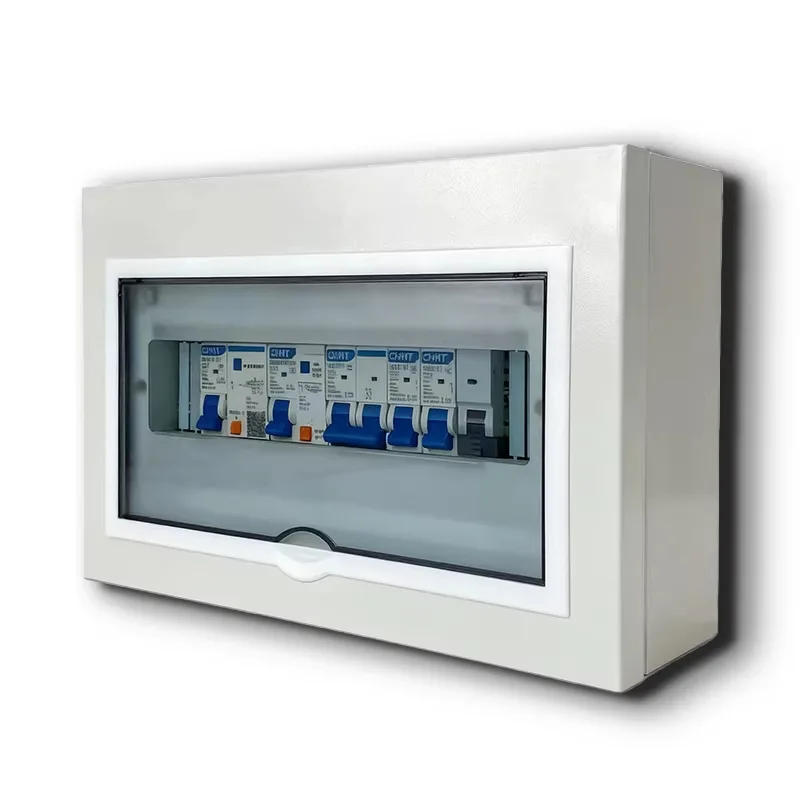

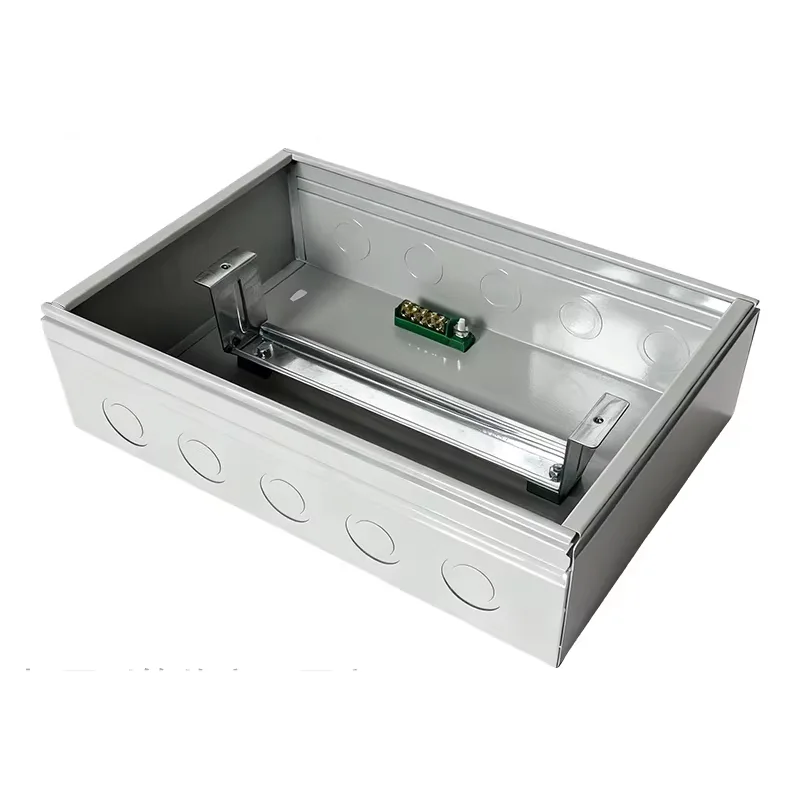

Zirkuitu Anitzeko Kutxaren Banaketa Kutxa trinkoa aurrez instalatuta dator DIN errail estandarizatuekin. Marka nagusiko etengailuak erabiltzen ditugu (Schneider Electric, ABB, etab.) zuzeneko muntaia egiteko, zulatzeko edo torlojuen beharra ezabatuz.

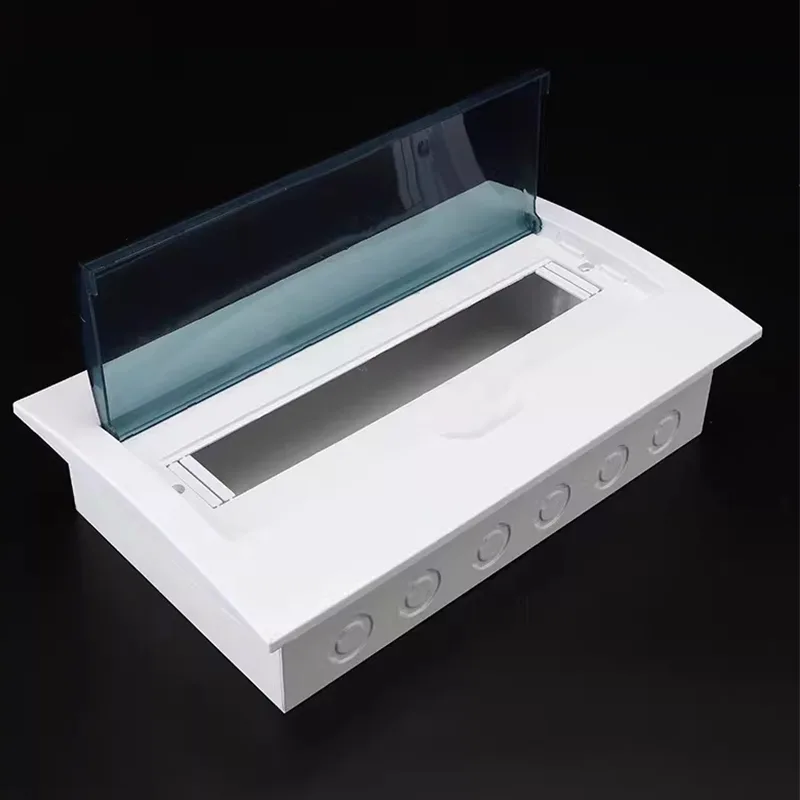

Φ20/25 mm-ko zuloak goian, behean eta atzealdean norabide anitzeko kableen sarrera eta irteerarako eskaintzen dira, kableatu-bide desberdinak egokitzeko.

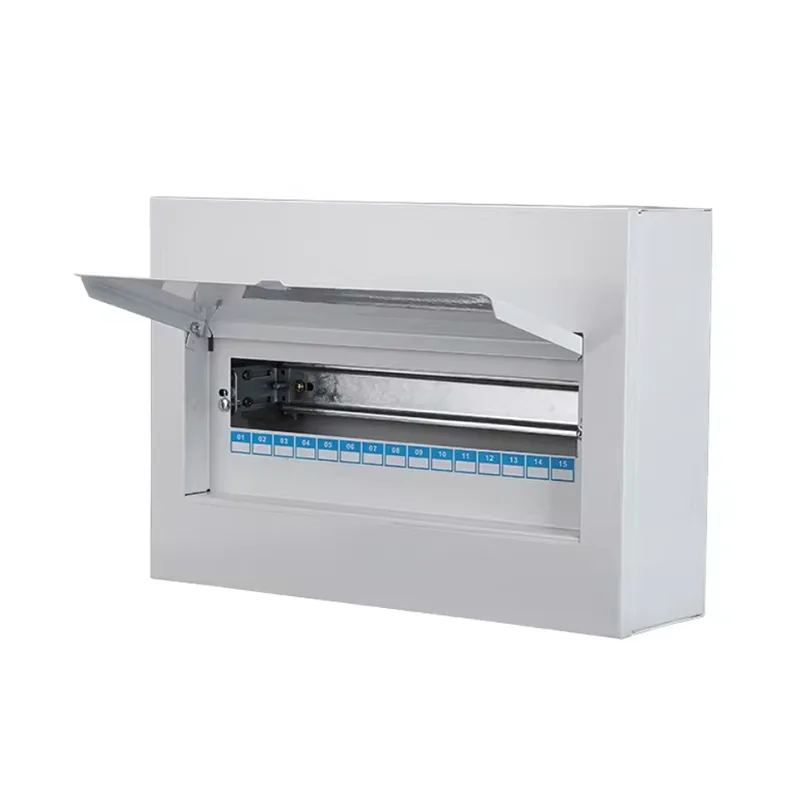

Ateak atxikitzeko edo bisagradun diseinua erabiltzen du, esku bakarrean irekitzeko aukera ematen duena. Zirkuituaren etiketatze-eremuak atearen edo panelaren barnealdean daude, inprimatutako edo eskuz idatzitako oharrak onartzen dituztenak.

4. Pertsonalizazio osoa eskuragarri

Eskuragarri dauden materialak: Burdina, xafla galbanizatua, 201 altzairu herdoilgaitza, 304 altzairu herdoilgaitza.

Tamaina ez-estandarra: zabalera, altuera eta sakoneraren pertsonalizazio osoa eskaintzen dugu, ekipamenduen bao bereziekin edo eraikinen hormen lodierarekin bat etortzeko.

Modulu funtzionalak: aldez aurretik instalatu daitezke gain-babesgailuekin, kontagailu adimendunekin, urruneko aginte-moduluekin, USB entxufeekin, etab.

Itxura pertsonalizatzea: RAL koloreko ihinztadura, eskuilatutako altzairu herdoilgaitzezko akabera eta logoaren serigrafia onartzen ditu, goi-mailako barruko diseinu estiloetan integratuz.

Nola zehaztu behar den zirkuitu kopurua?

Galdera hau aurki dezakezu hautaketa prozesuan. Shangming-ek hiru urratseko metodo bat eskaintzen du hasierako ebaluaziorako.

1. Banatu Zirkuituak Eremu Funtzionalen arabera

Hau da metodo estatistikorik oinarrizkoena. Konfigurazio moderno estandar batek potentzia handiko gailuak zirkuitu elektriko orokorretatik bereiztea gomendatzen du:

● Argiztapen-zirkuituak: Gutxienez 1-2 zirkuitu gomendatzen dira, eremuka kontrolatuta, etxe osoan iluntasuna eragiten duen gune batean zirkuitu laburrik ez izateko.

● Saltoki Orokorrak: Gela kopuruaren arabera esleitu, normalean zirkuitu bat 3-5 gela bakoitzeko.

● Potentzia handiko zirkuitu dedikatuak: hau funtsezkoa da. Aire-girogailuek, ur-berogailuek, labeek, ontzi-garbigailuek, lehorgailuek, etab.-ek, ≥1,5 kW-ko potentzia dutenek, zirkuitu independente bat okupatu behar dute.

● Sukaldea eta bainugela: Ingurune hezea eta etxetresna elektriko kontzentratuak direla eta, hondar-korronte zirkuitu (RCD) bereizi bat jartzea gomendatzen da.

2. Kalkulatu Moduluaren Zabalera

"Bidea" edo "Moduloa" erabiltzen dugu edukiera neurtzeko.

1 Modulua = 18 mm (hau da, polo bakarreko etengailu MCB baten zabalera).

RCCB/RCBO: normalean 2 modulu hartzen ditu, hau da, 36 mm.

Etengailu nagusia: normalean 2-4 modulu hartzen ditu.

Kalkulu-formula: Beharrezko moduluak guztira = (Pol bakarreko etengailuen kopurua x 1) + (Polo bikoitzeko/Hondar-korronte etengailuen kopurua x 2) + (Etengailu nagusia x 2/4)

3. %20ko erreserba-printzipioa

Inoiz ez bete banaketa-kutxa guztiz; etorkizuneko hedapenerako lekua uztea industria estandarra da. Orduan, zergatik utzi lekua?

Etorkizuneko hedapena: etorkizunean zaintza, etxeko sistema adimendunak edo etxetresna elektrikoak gehitzean, ez duzu kutxa osoa ordezkatu beharko.

Beroa xahutzeko espazioa: zirkuitu anitzeko kutxa trinko batean, erreserbatutako espazioak airearen konbekzioa laguntzen du, etengailuak gainberotzearen ondorioz etengailuak abiatzeko arriskua murrizten du.

Gomendioa: 10 zirkuitu behar dituzula kalkulatzen baduzu, aukeratu 12 zirkuituko kutxa bat; 18 zirkuitu behar dituzula kalkulatzen baduzu, aukeratu 24 zirkuituko kutxa bat.

Eszenarioen erreferentzia-taula tipikoa

Shangming Electric-ek zure modelo zehatza hautatzea onartzen du. Eskaintzen dugu:

Doako zirkuituaren diseinuaren kontsulta: bidal iezaguzu zure ekipoen zerrenda eta itxitura-eredu egokiak gomendatuko ditugu.

Konbinazio modular anitz: tamaina estandarrak 12, 18, 24 eta 36 modulu barne hartzen ditu; estandarra ez den pertsonalizazioa ere onartzen da.

Aurrez instalatutako DIN erraila + etengailu aukera: zure zirkuitu-planaren arabera aurrez muntatuta, iristean erabiltzeko prest.
